テントむしの給排水タンクの入れ替えとＦＦヒーターのダクト取り付け

ＦＦヒーター燃料タンク問題の解決

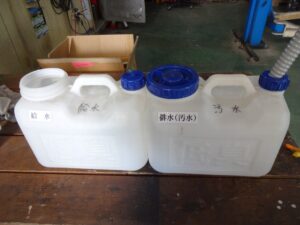

ギャレー下には給排水それぞれ１０Ｌのタンクが２個収納されてるのですが、今回この中にもう一つ２Ｌ程度のＦＦヒーター用の燃料タンクを仕込みたいと考えてました。

ブログランキング登録中です。

バナークリックのご協力よろしくお願いします！

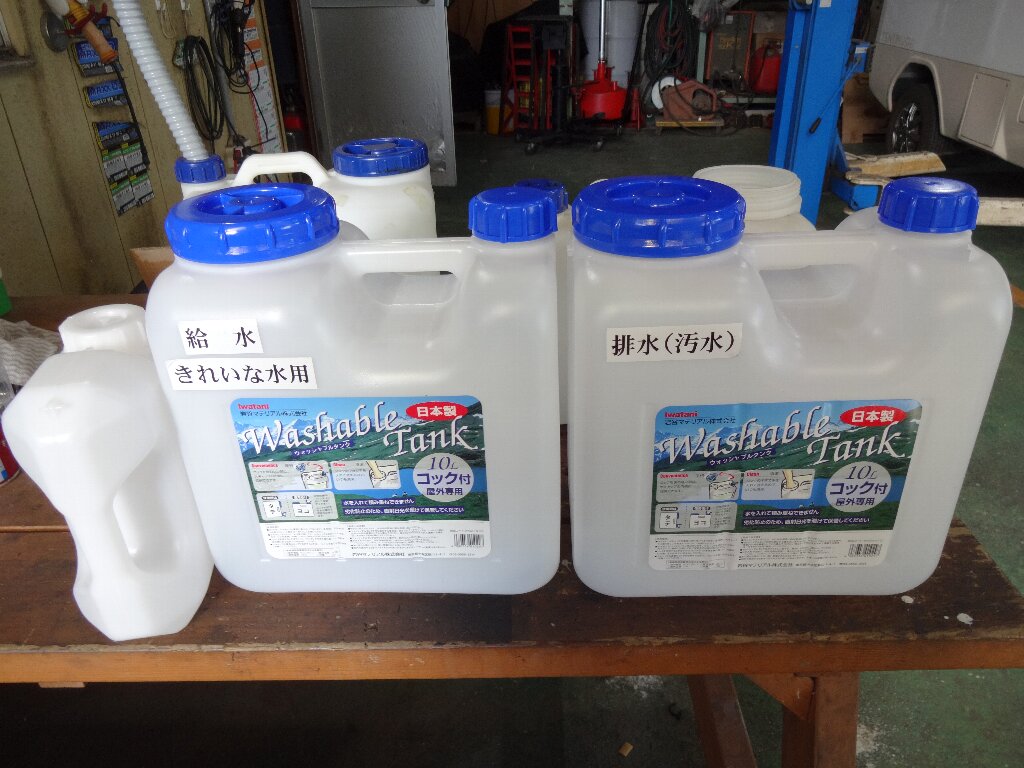

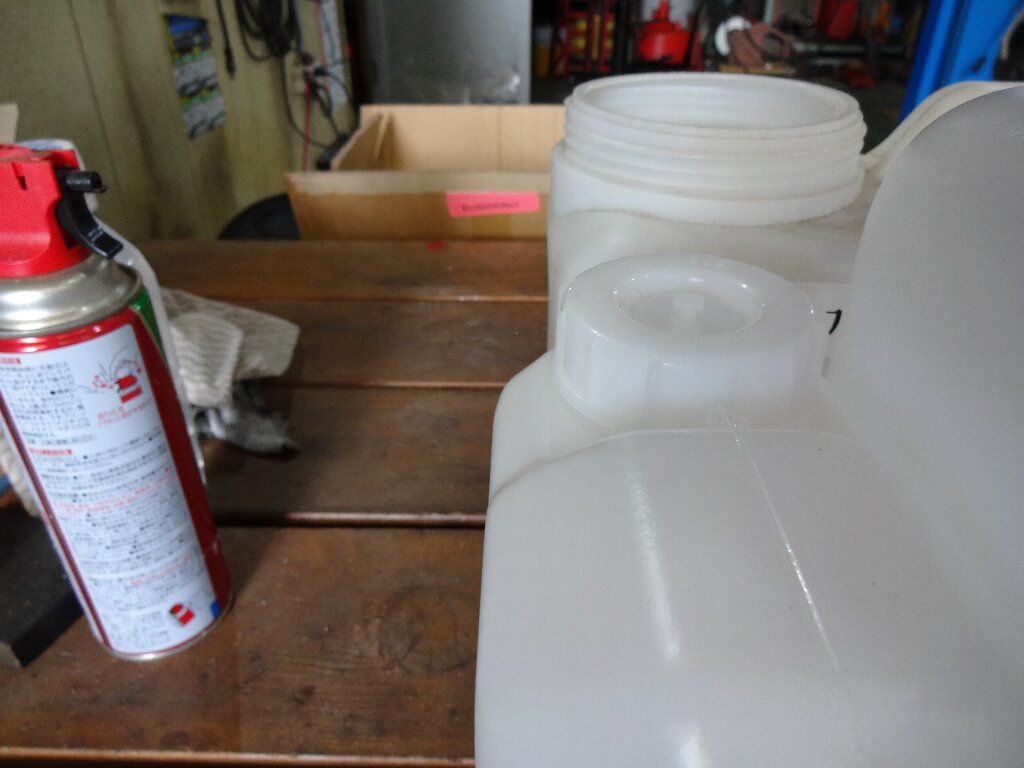

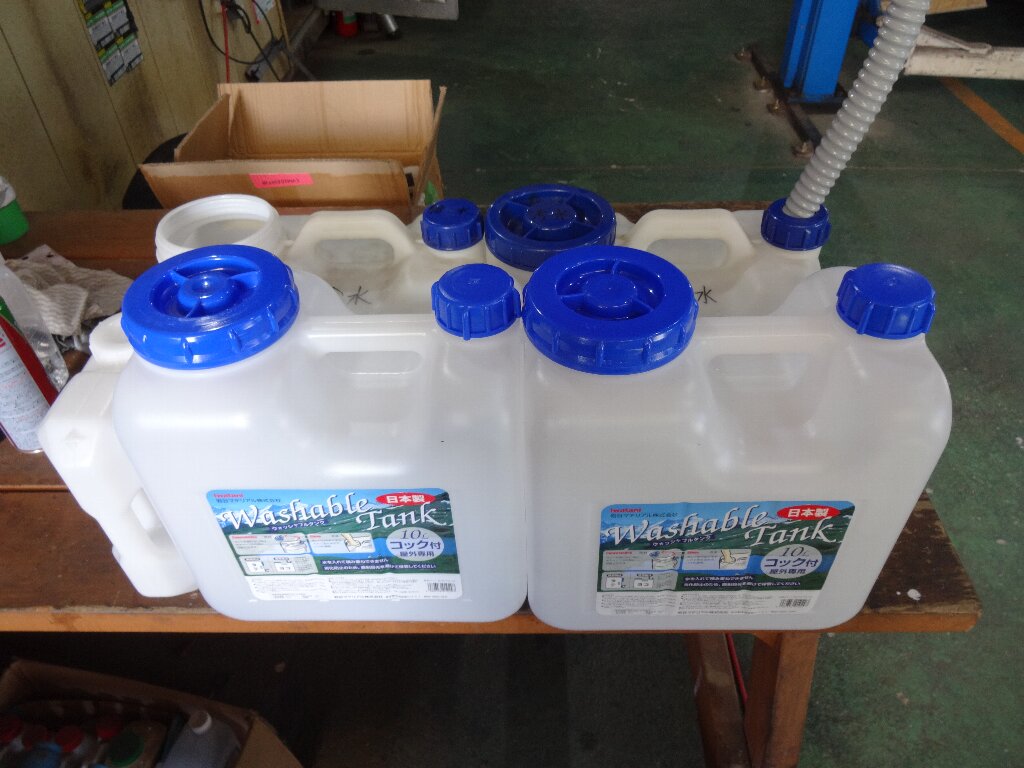

んで昨日堺へ帰ってた際、隙間時間にホームセンターへ寄ってイロイロ物色してると、背は高くなるものの、少し幅の狭い１０Ｌタンクを見付けたので、ＦＦヒーター用の２Ｌのタンクと合わせて買って来ました。

さすがに全て合わせると２～３ｃｍ幅は広くなりますが、実際車体に乗せてみたところ無事収まりました。

という訳で、元々付いてたラベルを貼り直しました。

当初ＦＦヒーター用のタンクだけの増設を考えてましたが、どうやってもスペースのやりくりが出来なかったので、結果給排水タンクを入れ替えるに至りました。車検要件上それぞれ１０Ｌの容量確保は必要なので、最悪排水タンクは車体下に・・・とも考えてましたが、単にタンクの入れ替えだけで済んでヨカッタです。

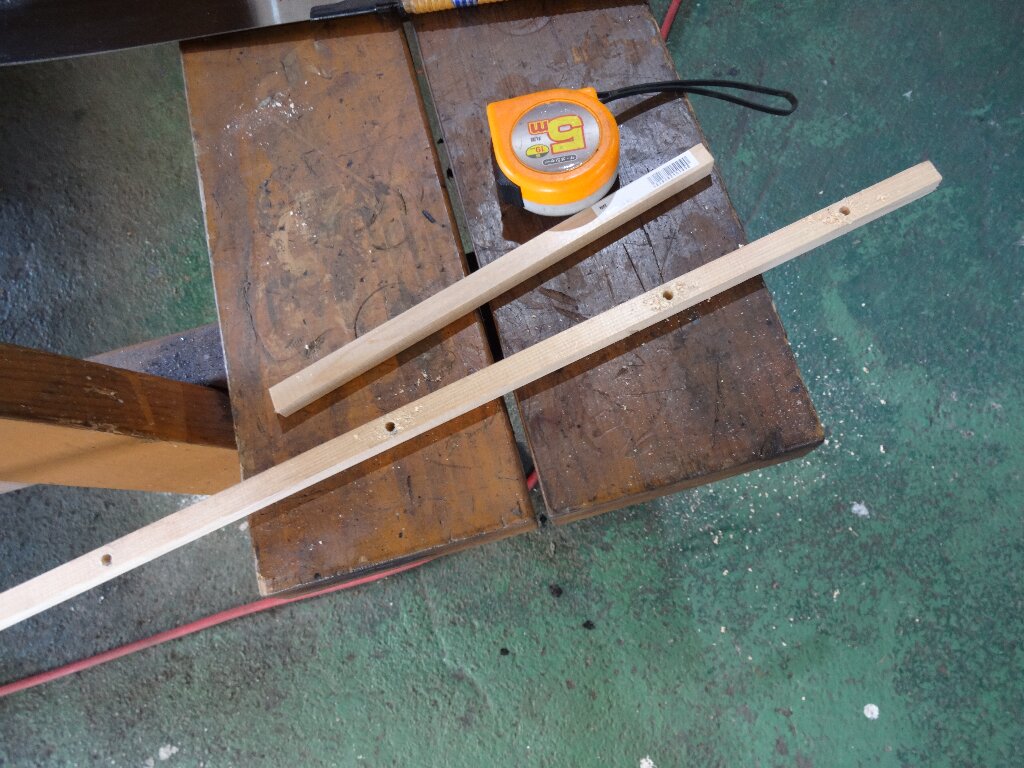

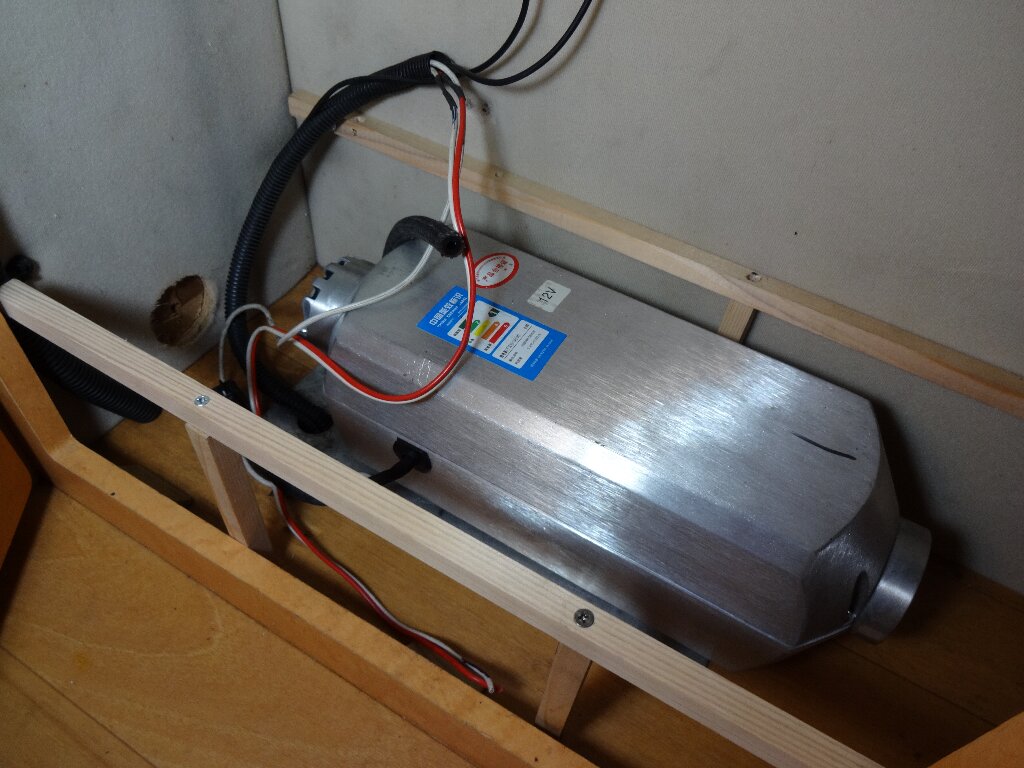

昨日ホームセンター行った時に角材も買って来たのでフレーム組んで嵩上げします。

当初奥の壁と手前の家具の部分にビス打って・・・と思ってたのですが、奥の壁はスタイロ製なのか？全然ビスが噛まなかったので、急遽足を付けて組み立てました。

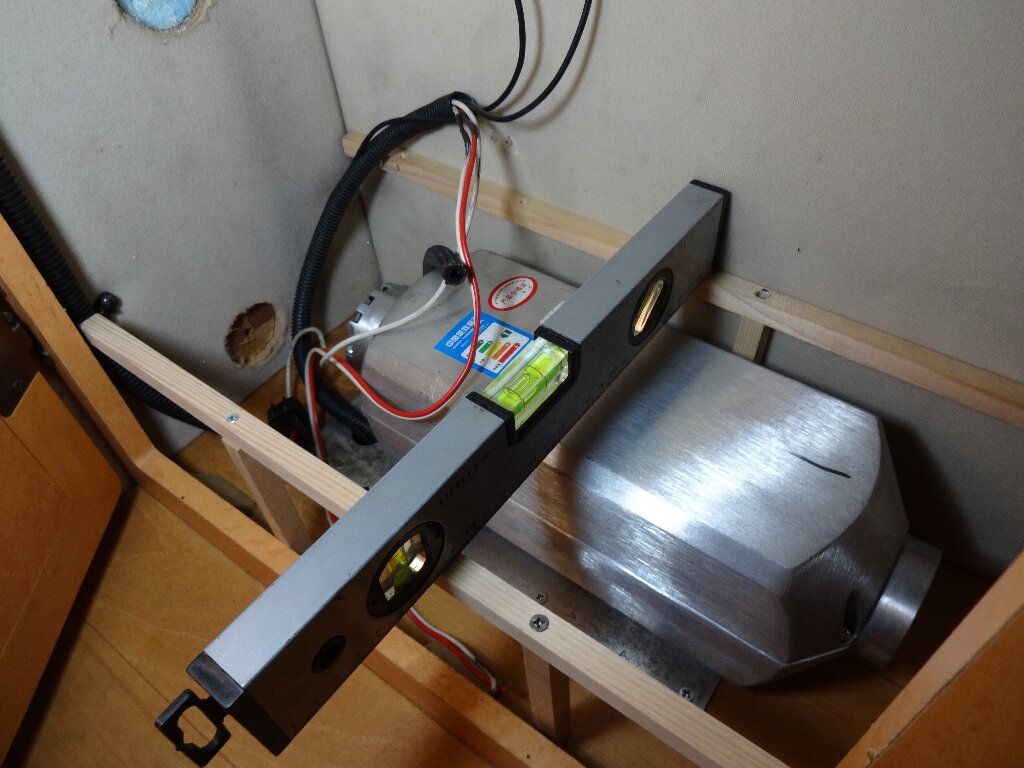

だいたい水平に近かったら良いです。そもそも左右のリフトアームの高さ自体合ってませんし、、、

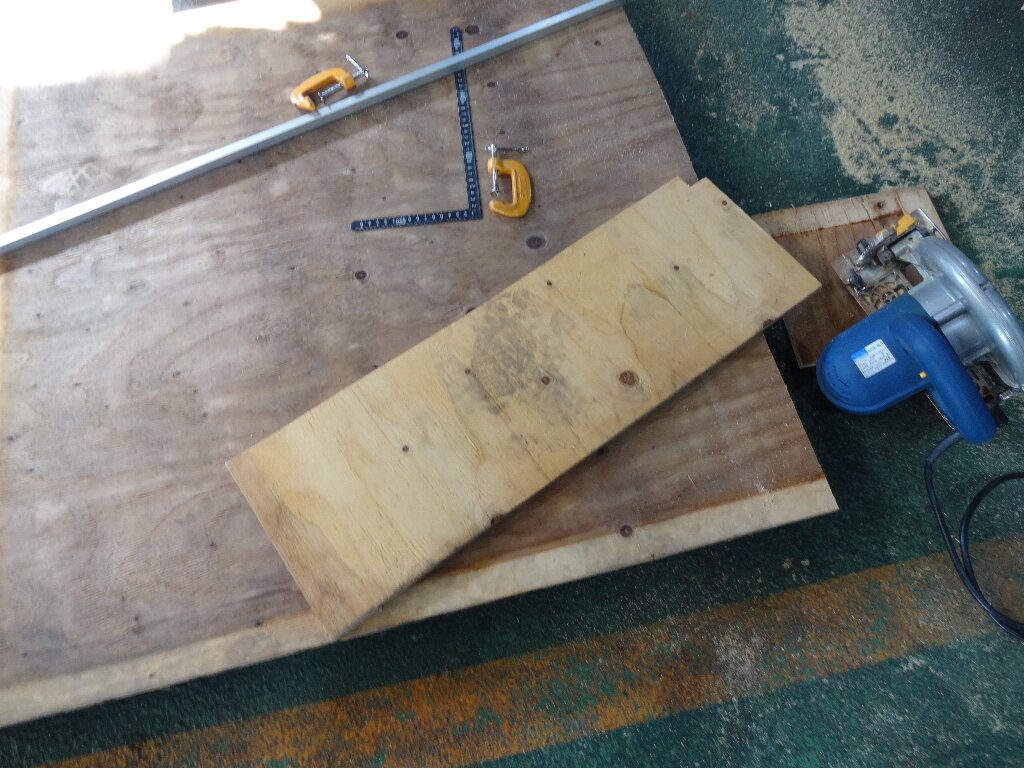

そして上に乗せる床板用のコンパネ切り出します。足で踏んで切ったので靴の足跡が、、、この辺りが素人仕事なんですよね。

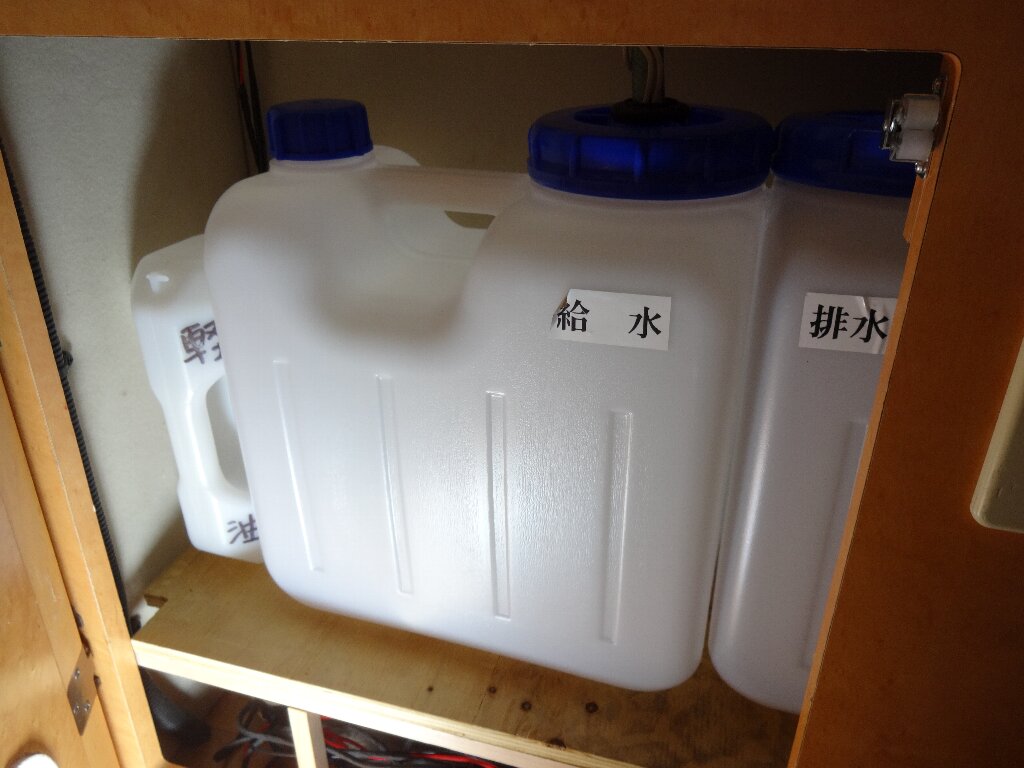

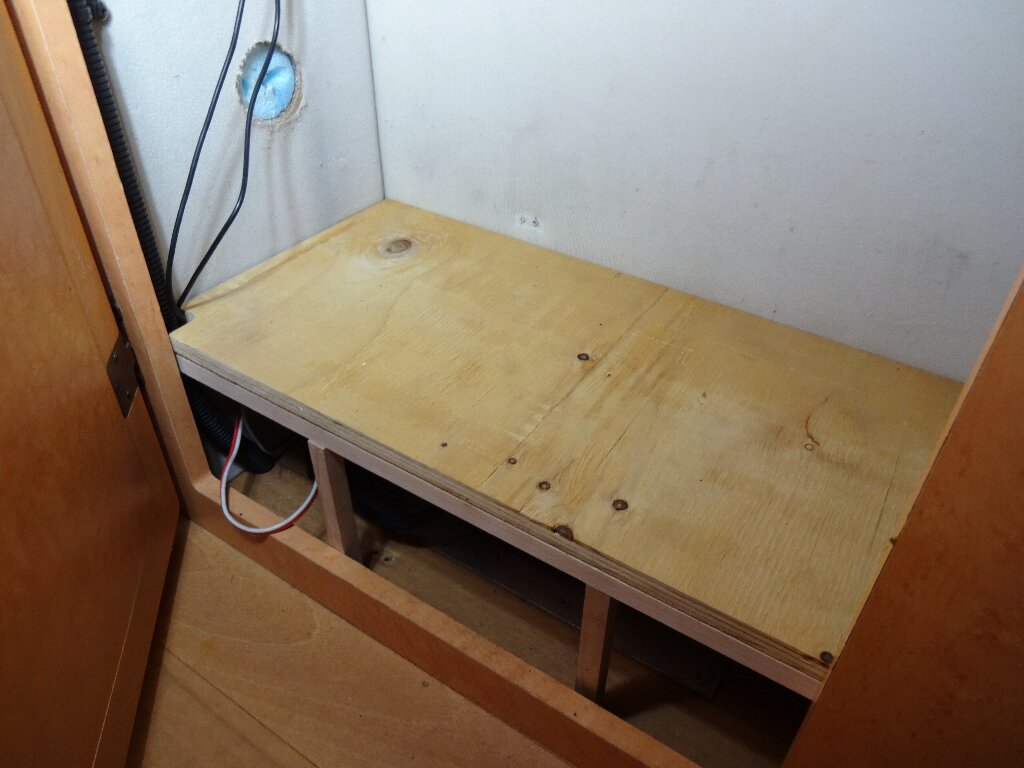

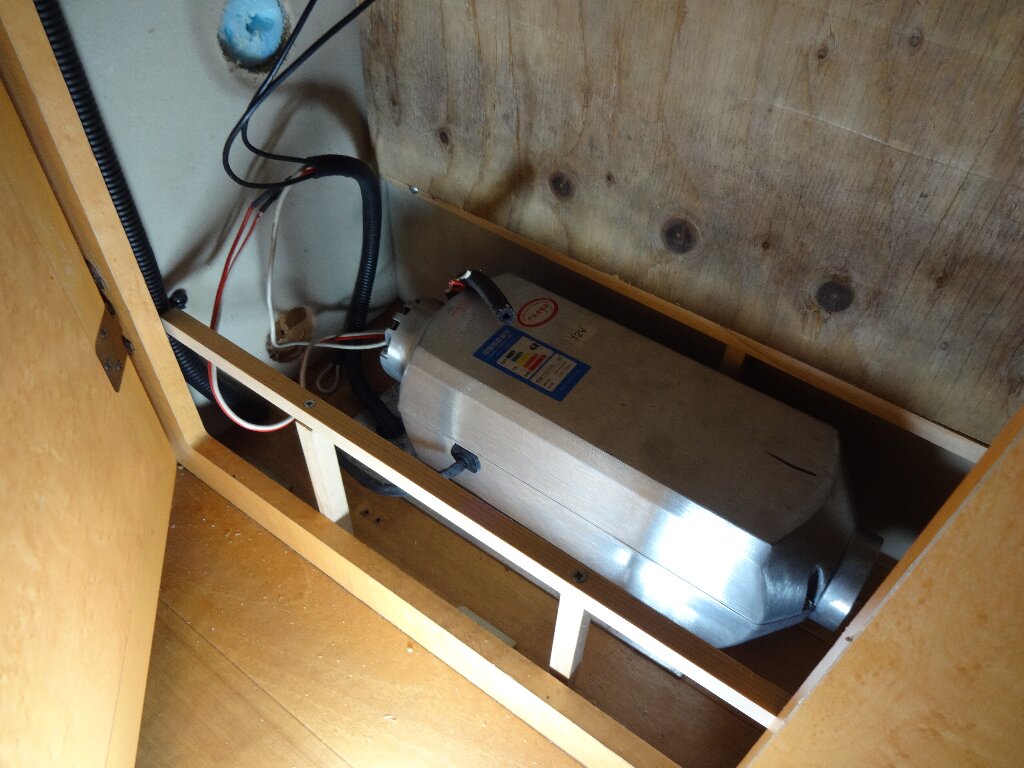

キレイに収まりました。

必要であればビス打つ積りでしたが、壁面のカーペットに押されてガタ付かないので、このまま固定せず行こうかと思います。

一旦棚板の方は置いといて、ＦＦヒーター側の作業進めます。

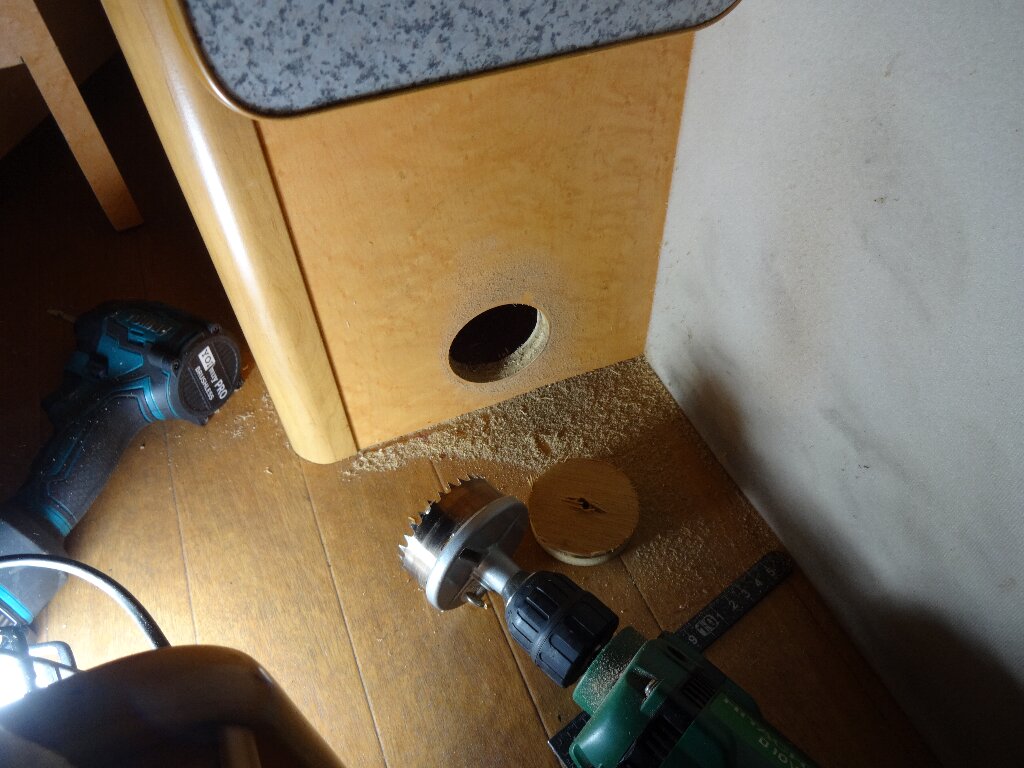

ギャレー前方にホールソーで穴あけて、

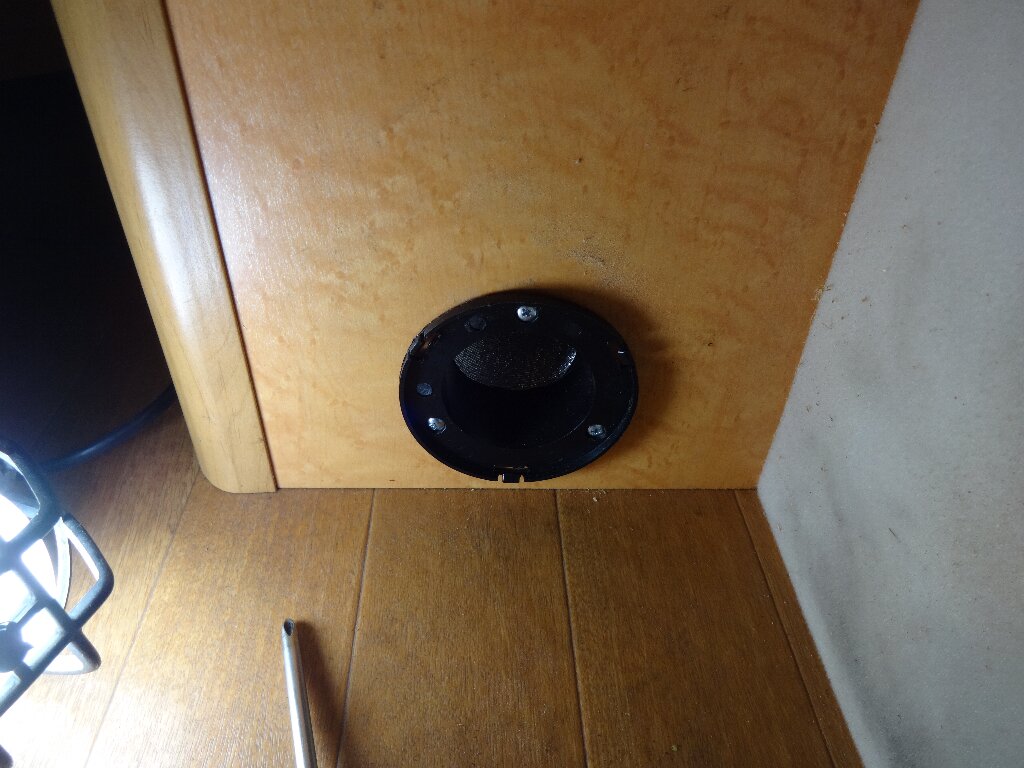

ダクトフレームを取り付けました。

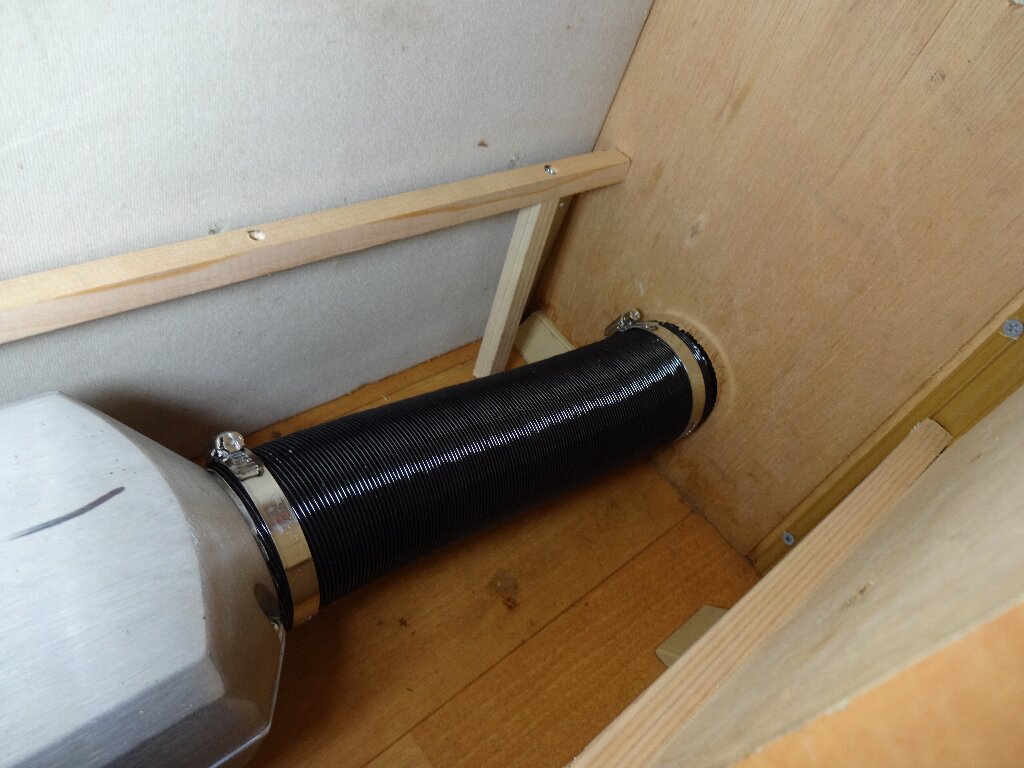

ギャレー内部でホース繋いでバンドで締め上げます。

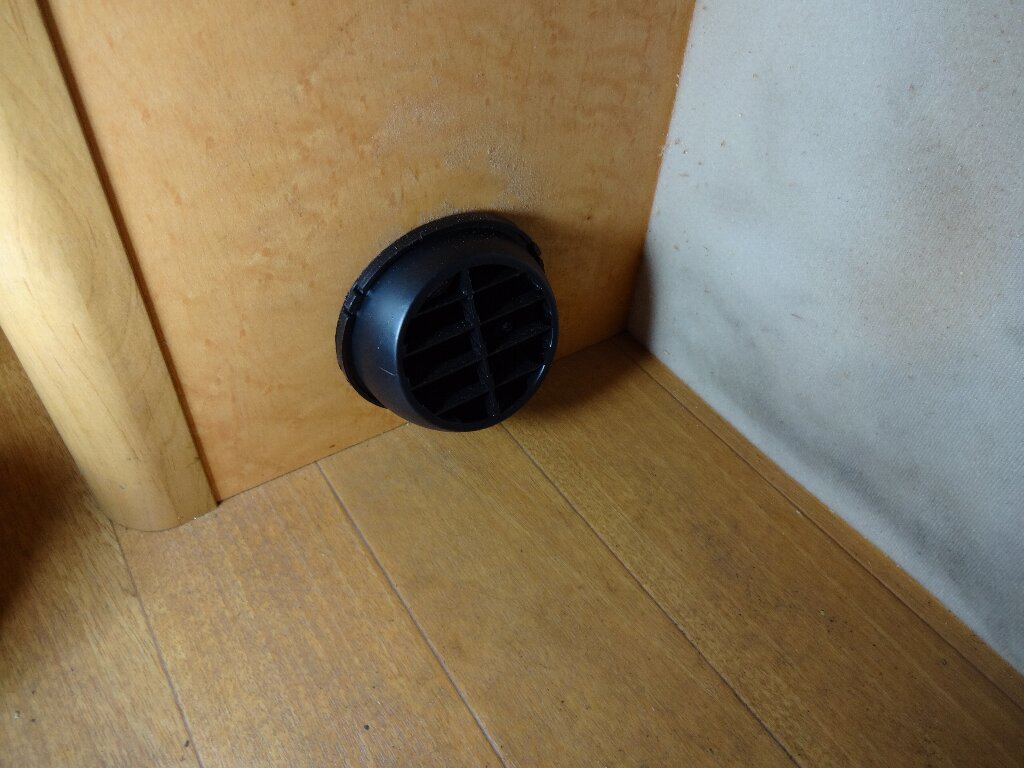

ダクト先端の風向を変えれるアタッチメント取り付けて完成です。

純正オプションでは、このすぐ上に操作パネルがあったのですが、温度センサーがドコに付いてるのやら？分からないので、とりあえず加工せずに出せるギャレー上面に出しておきます。

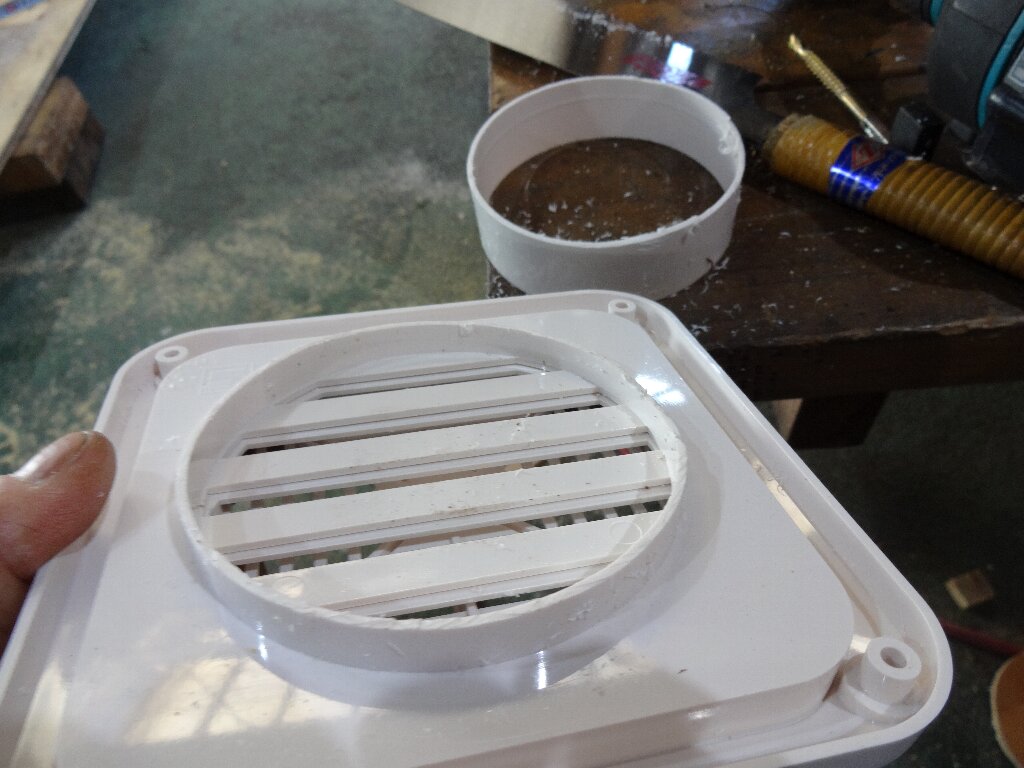

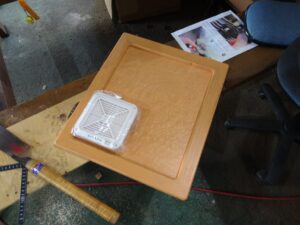

コレまたホームセンターで見付けて来た安物のガラリですが、ＦＦヒーターの吸気用にギャレー前面の扉のところに取り付けようと思い、ヒンジごと扉を外して来ました。ヒンジは壁際にあるので狭くてビス回すのタイヘンでした、、、

ジグソーで穴あけて取り付けようと思うと、裏側にパイプ部分が出っ張るのでカットしました。

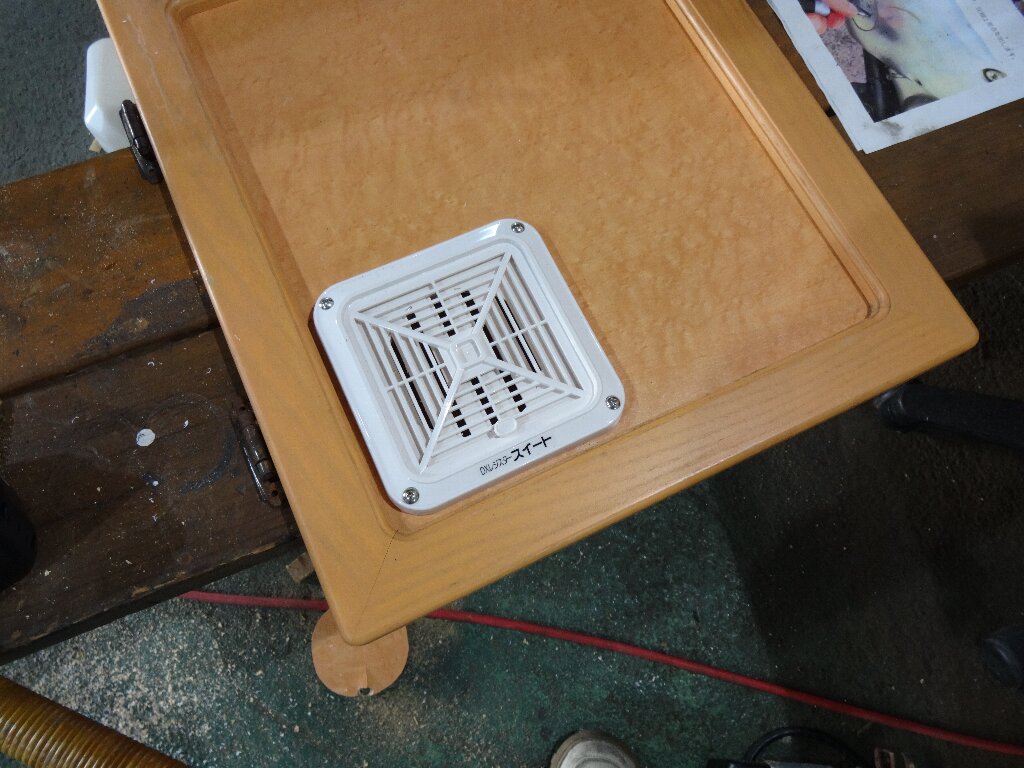

両面テープとビス使ってガッチリ留めました。

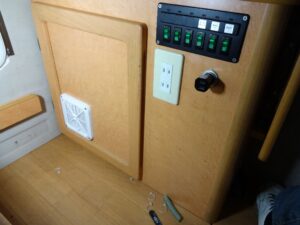

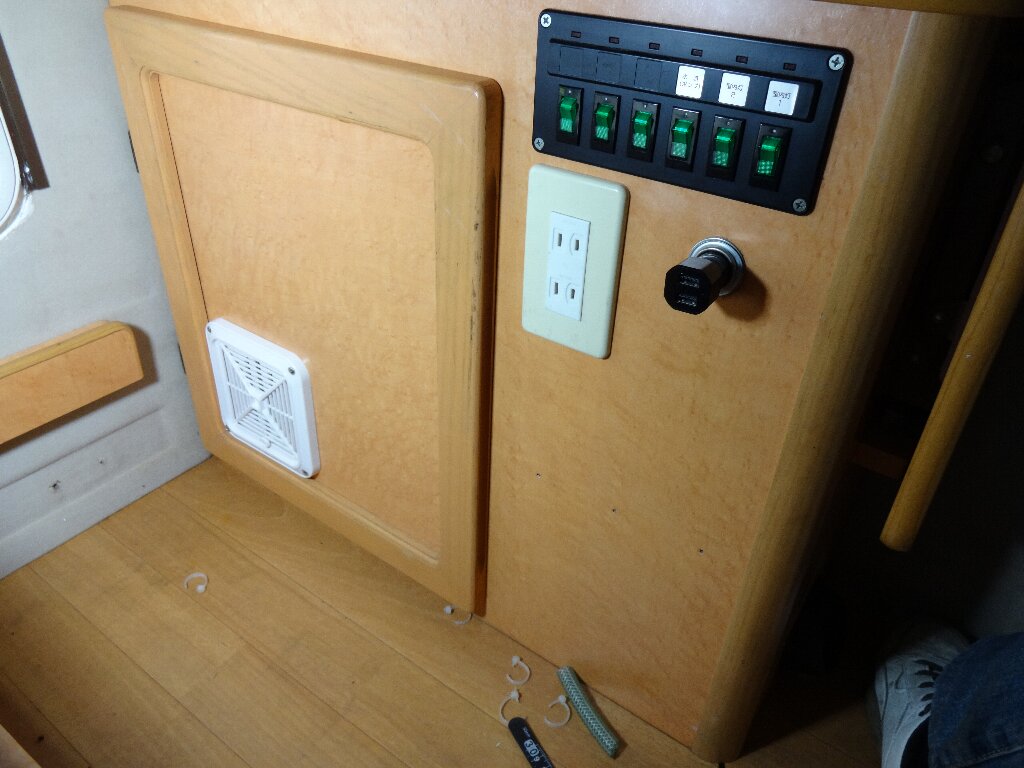

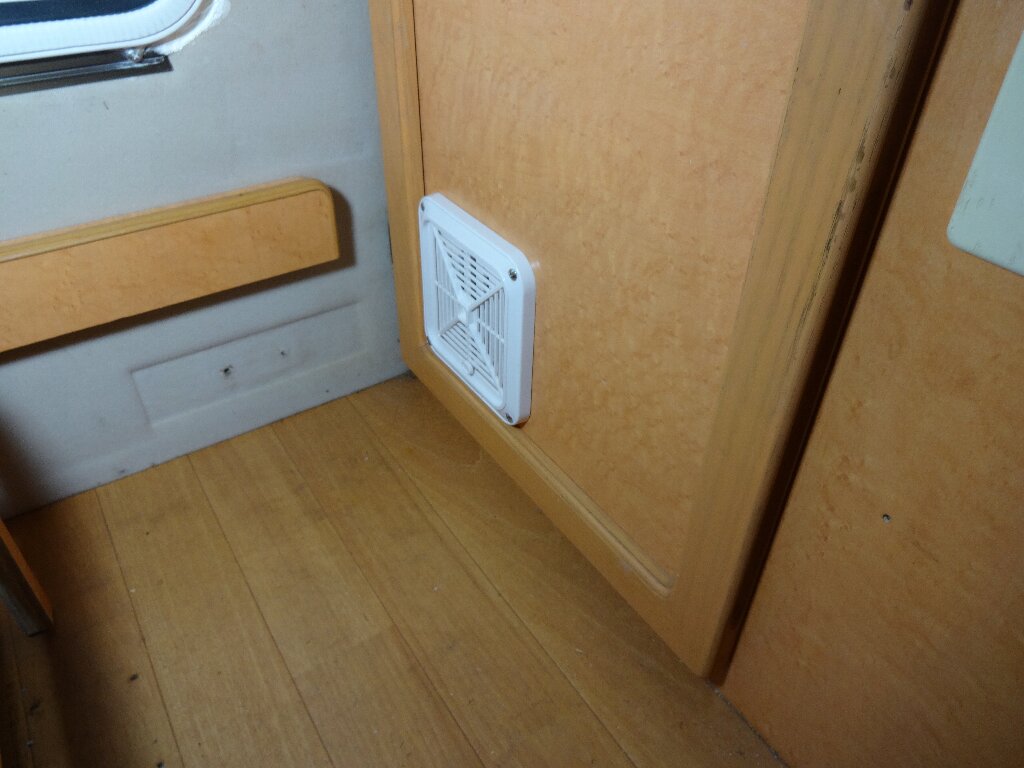

元通り扉取り付けて出来上がりです。

一応レバーで開閉出来るみたいですが、クリック感がイマイチ無かったので多分固定出来ないのでしょう。

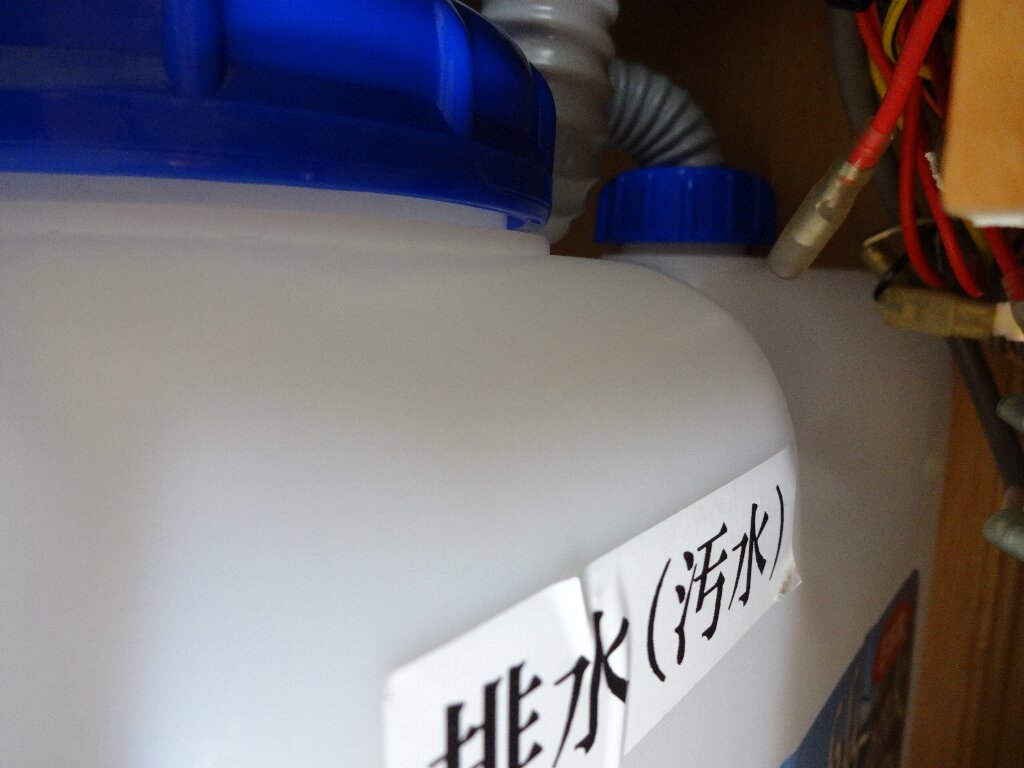

途中経過を撮影するの忘れてましたが。タンクの蓋が変わるし、嵩上げした分パイプの短縮が必要だったので、給水ポンプを入れ替える必要があり、ホースから電源から一度取り外す必要があって厄介でした。

また、シンクの排水口からタンクまでの距離が無いので、折り返して取り付けましたが、期せずしてトラップの役目してくれるので結果オーライです。

というところで良い時間になったので今日のところはココまでとします。休日一日の作業にしてはあまり進まなかった気もしますが、途中ホームセンターにも買い出しに行ってたので仕方ありません。

残すは電源配線と燃料配管ですが、燃料ポンプはどこに取り付けようか？考えが未だまとまってません。

実は週末にブラックフライデーに乗じてリチウムイオンバッテリー一式注文したので、週明けにはまた一気に物で溢れる予定です。ＦＦヒーターだけならポタ電で良いんだけど、将来のクーラー設置を見越しての投資となりました。
