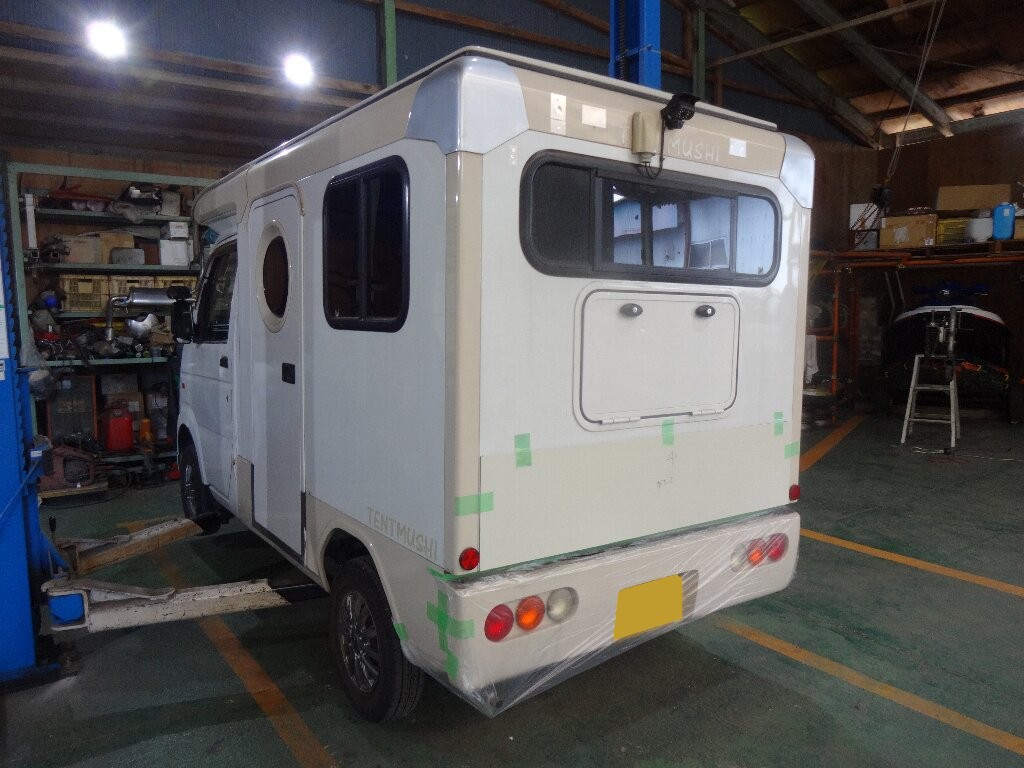

今日はテントむしの化粧直しを一時中断して、既設配線の整理をしようと思います。
ブログランキング登録中です。
バナークリックのご協力よろしくお願いします！

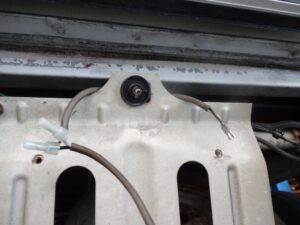

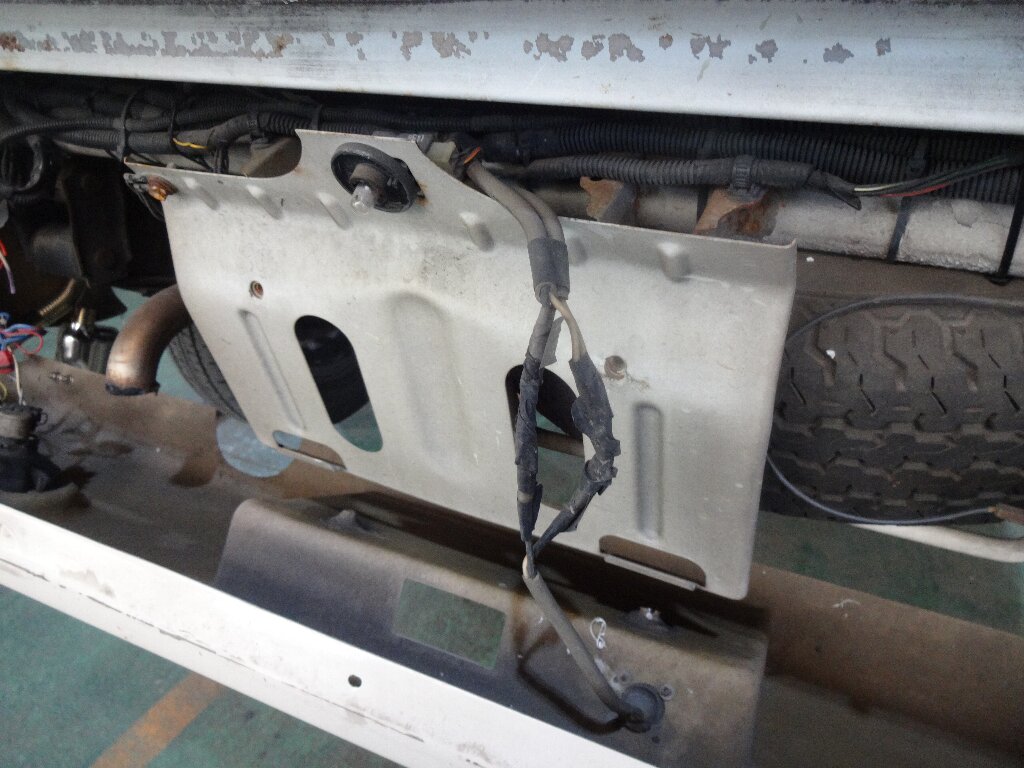

現在外部電源を接続した際は、ギャレーのコンセントとサブバッテリーの充電器に接続される様になってるのですが、確認してみるとバンパー裏で二股に分岐してました。

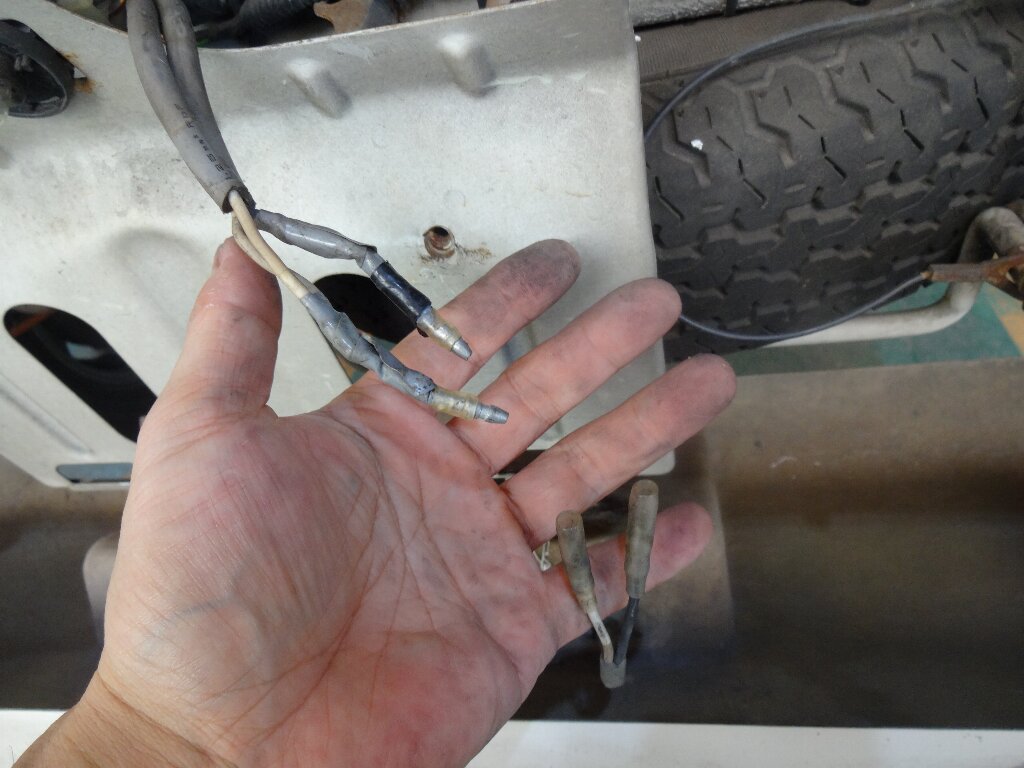

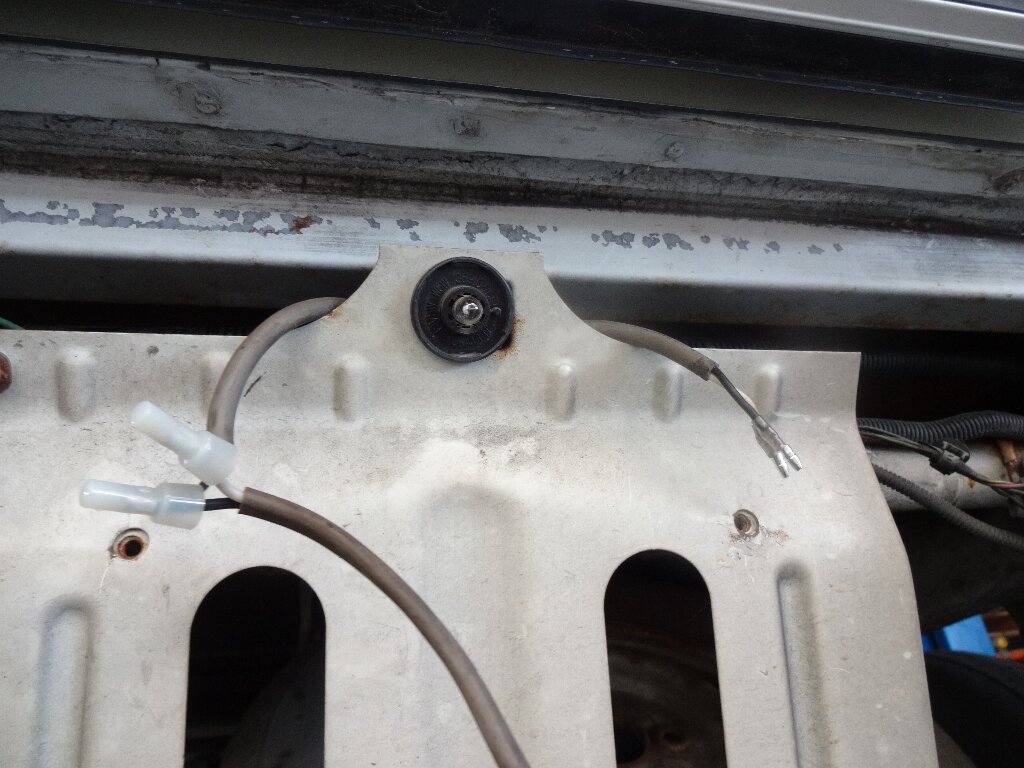

バンパーの取り外しを考えて両極共にギボシ端子で接続されてるのね、、、とりあえず対処のし様も無いので、コレはコレで継続するか、、、

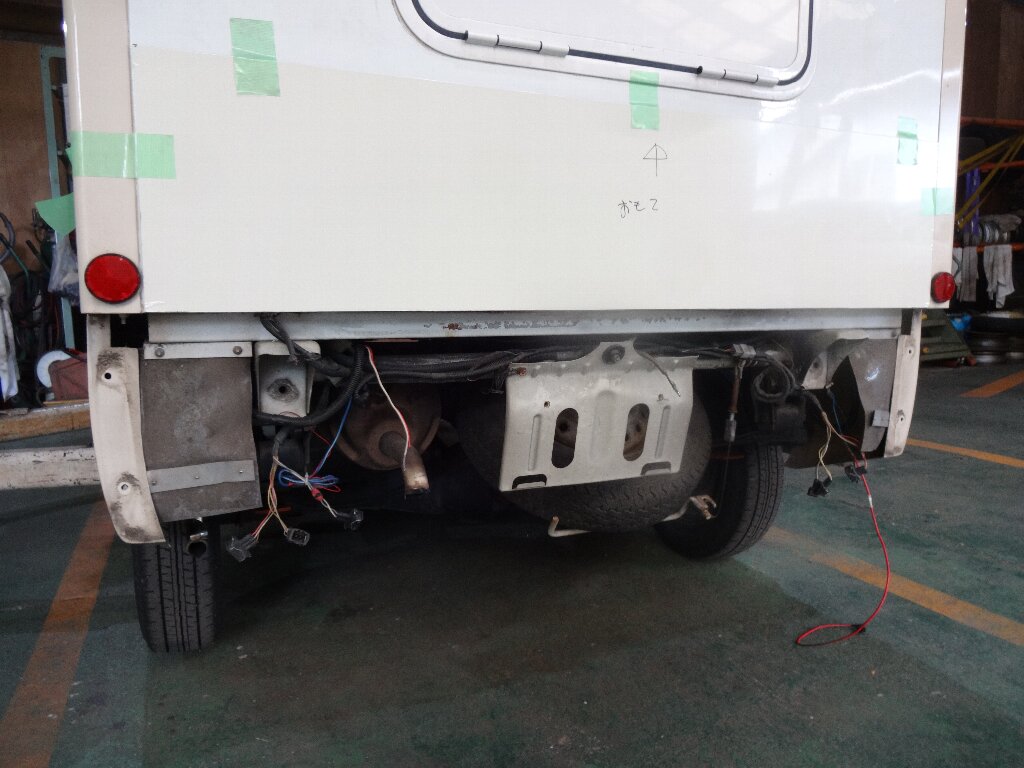

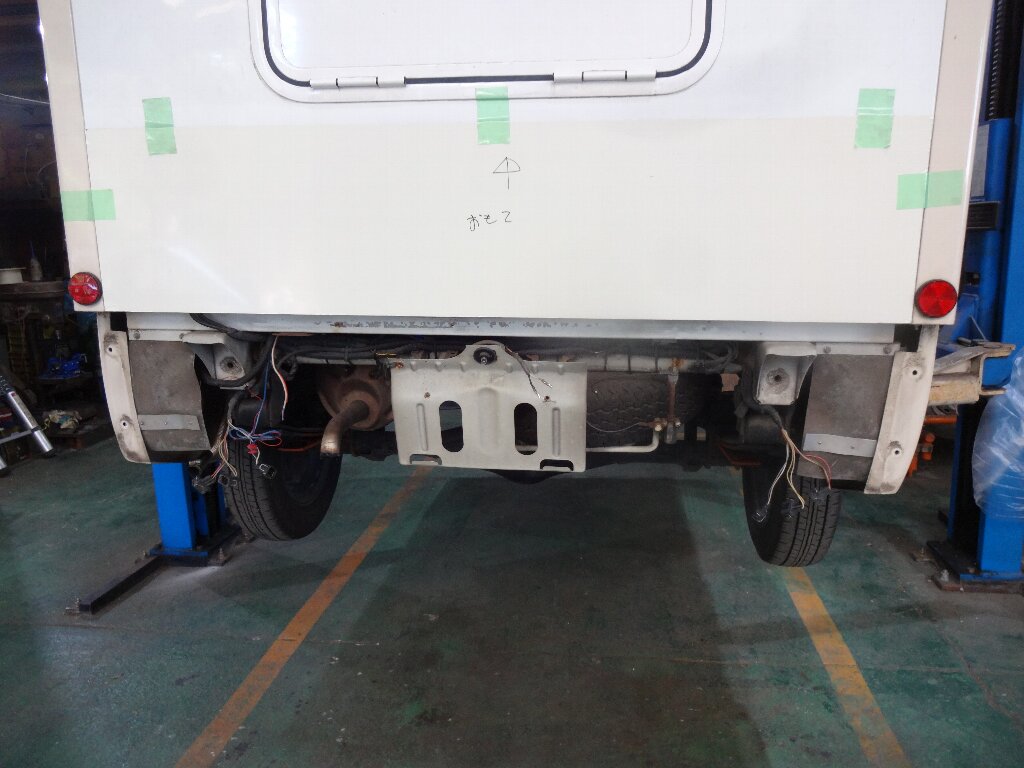

折角なのでバンパー外してしまいました。最初から分かってたら外してたのにね、、、

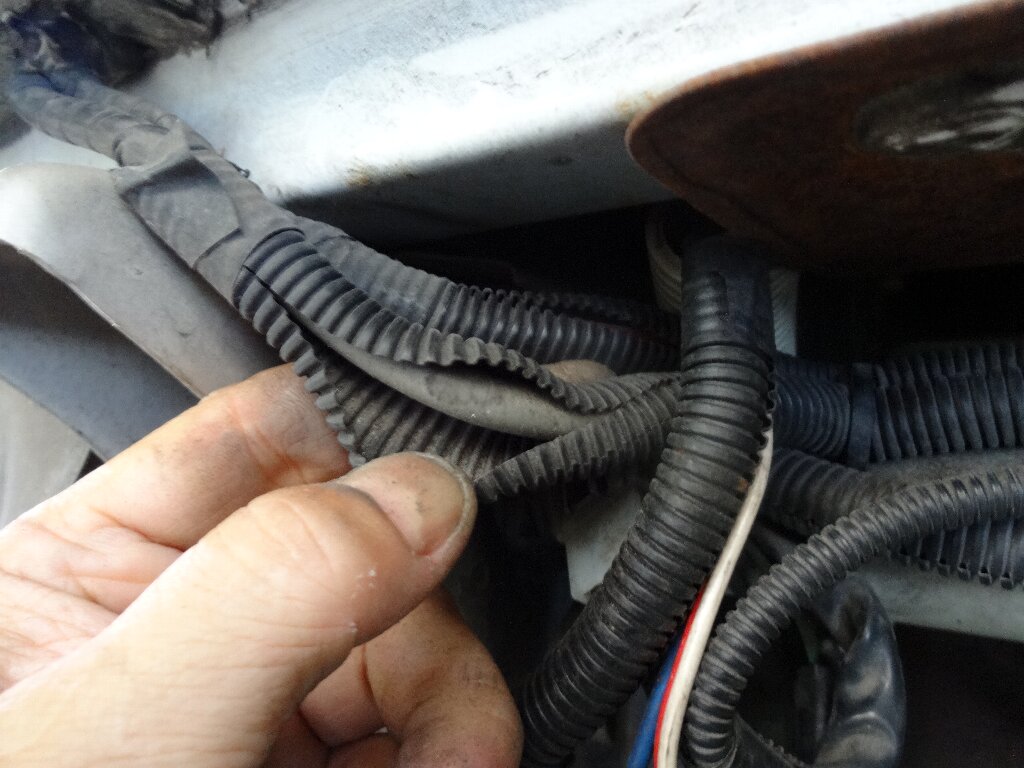

んでギャレーへ行く既設の配線を確認すると、片側は先ほどの分岐に繋がるグレー被覆の100Vで、

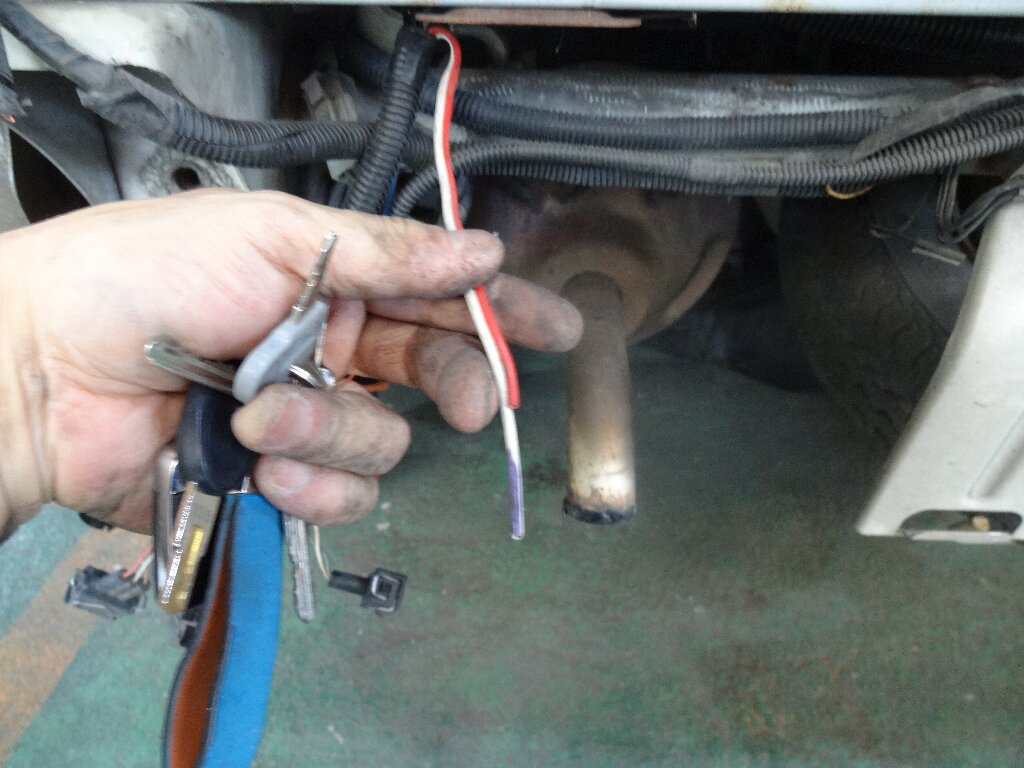

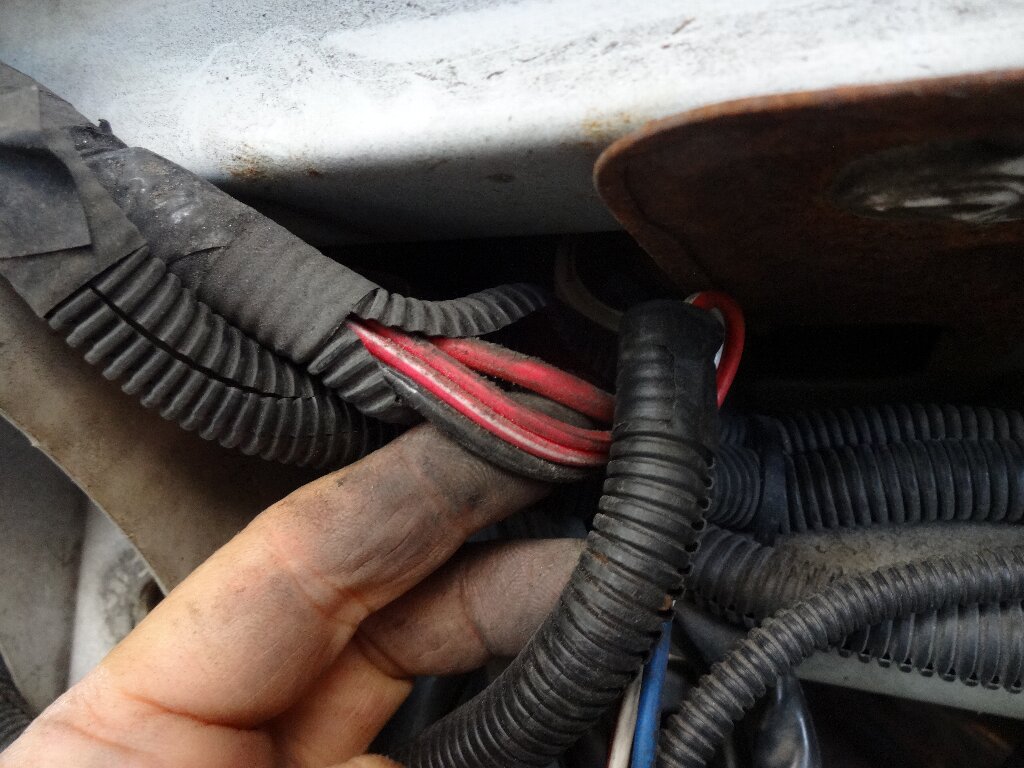

もう片方は赤、黒、赤/赤白の４線が入ってました。

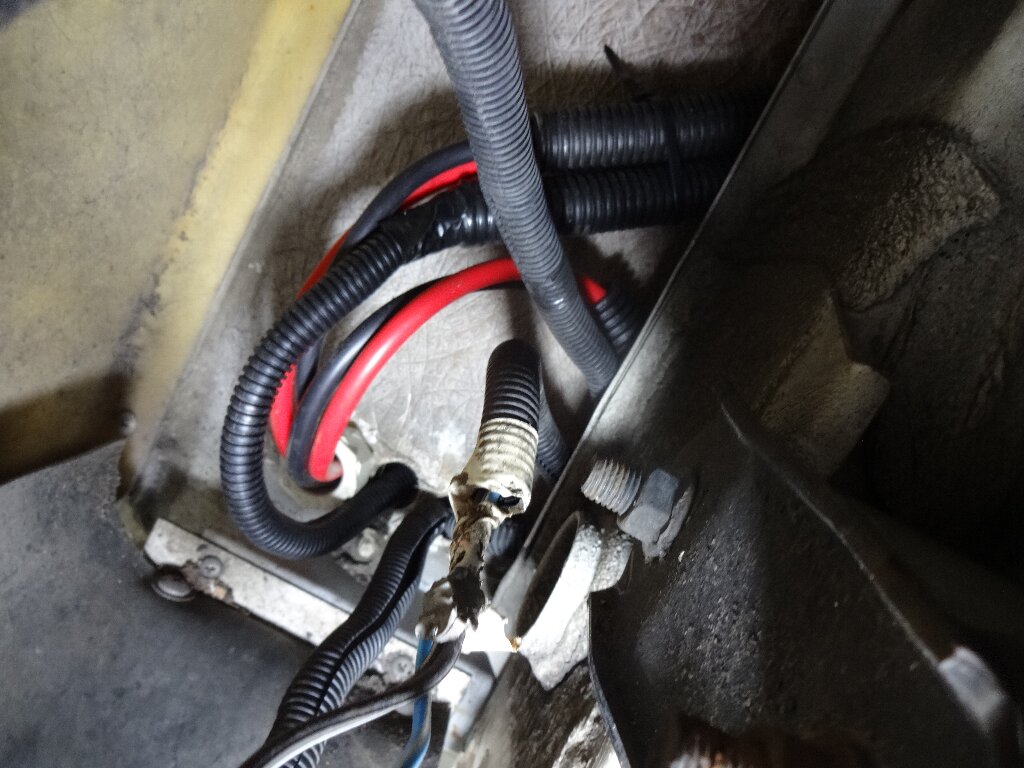

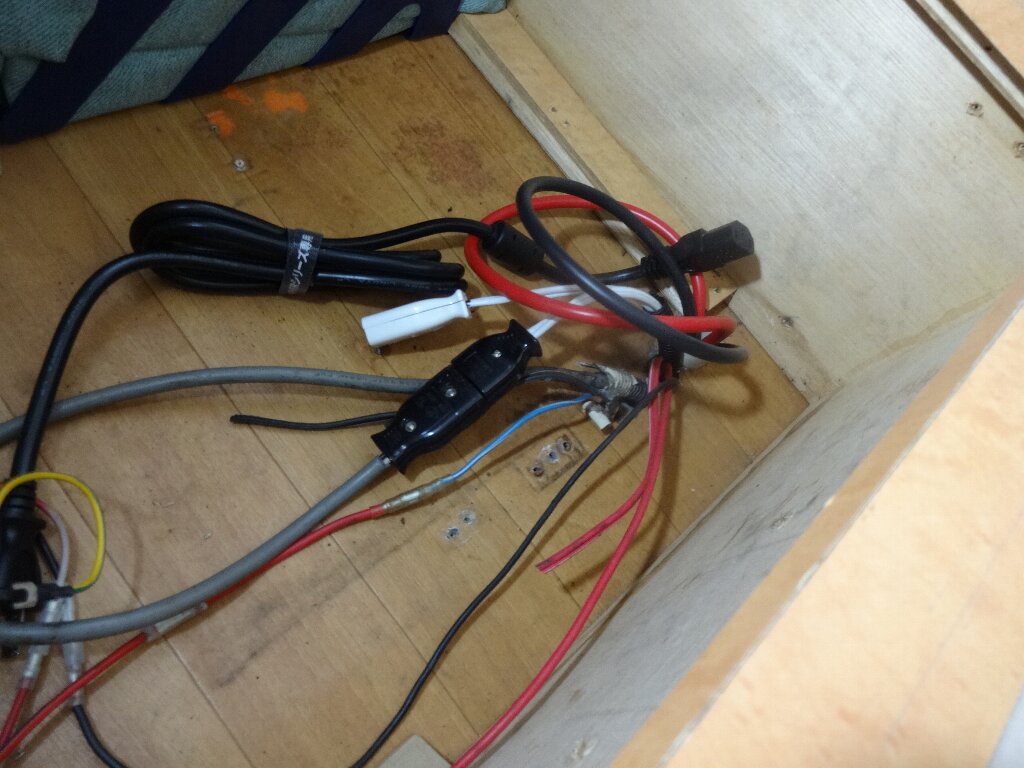

送り元の３ｒｄシート下を確認すると、赤、黒はポタ電の１２Ｖ出力に繋がってて、赤/赤白は遊んでたので予備配線と思われます。
という訳で、赤、黒、赤/赤白の４線は不要と判断して、撤去してしまいます。ギャレー側にはサブバッテリーの電源が行ってるので、ポタ電に接続してた配線はそちらに繋ぐ予定です。

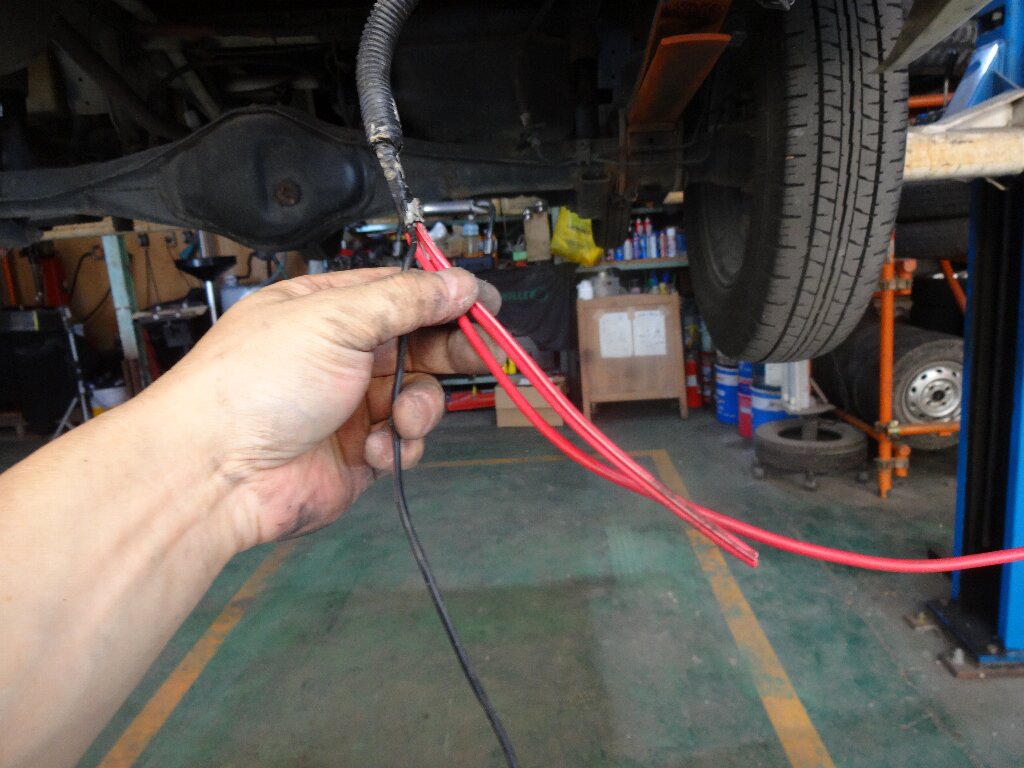

そして分岐してギャレーに行ってた100V線はカットして別な配線を接続して、
保護カバー取り付けてから、３ｒｄシート下へ入れられる様に持って来ました。
接続部分は配線テープでグルグル巻きにして簡易防水としましたが、よくよく考えたら普通のストレートの圧着接続使っとけば良かったんですよね、、、
ちなみに以前ＦＦヒーターの取り付けの際に自分が入れた予備配線もあるのですが、コレ抜くとなったらタイヘンなので放置になるかなぁ～、、、

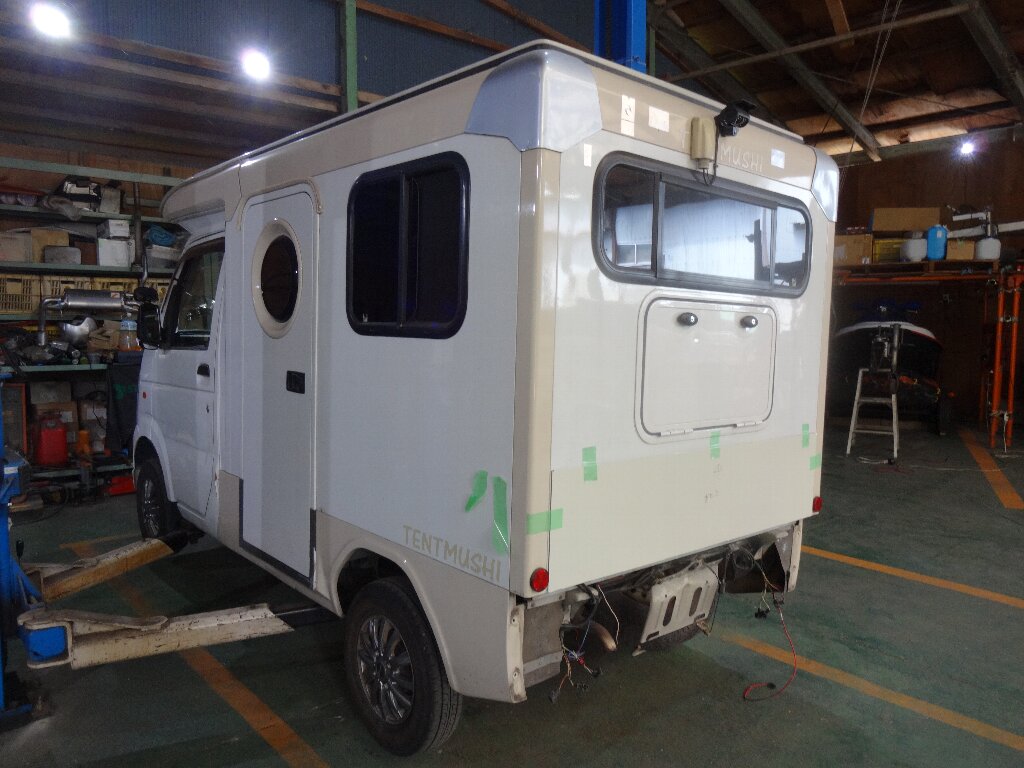

というところで時間になったので片付けて撤収します。
リアバンパー裏には既設の配線がトグロ巻いてたので、以前配線作業した時は一切触らず配線追加のみで対処しました。今回ある程度状況がクリヤーになったので、全面的に整理してやりたいと思います。
