今日も朝からスプリンターです。

ブログランキング登録中です。

バナークリックのご協力よろしくお願いします！

どうも個々のセンサーや機器については、単体で検証したところ問題無さそうなんですよね。

という訳で、過去に交換したところやハーネス周りについて重点的に調べて行こうと思います。

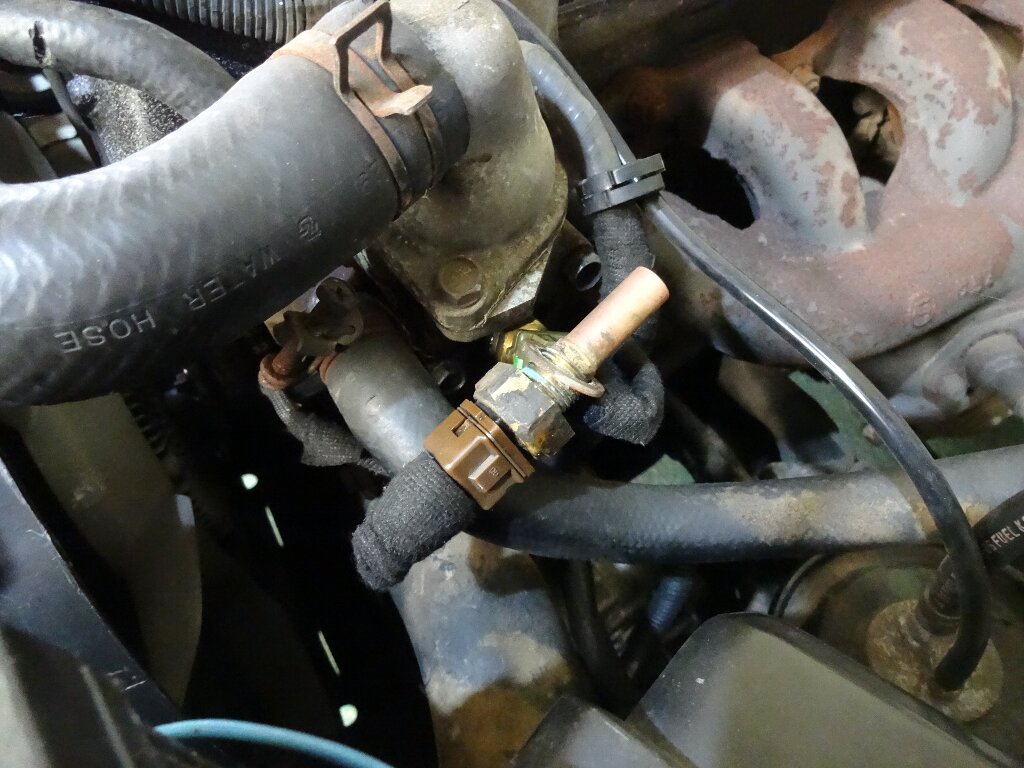

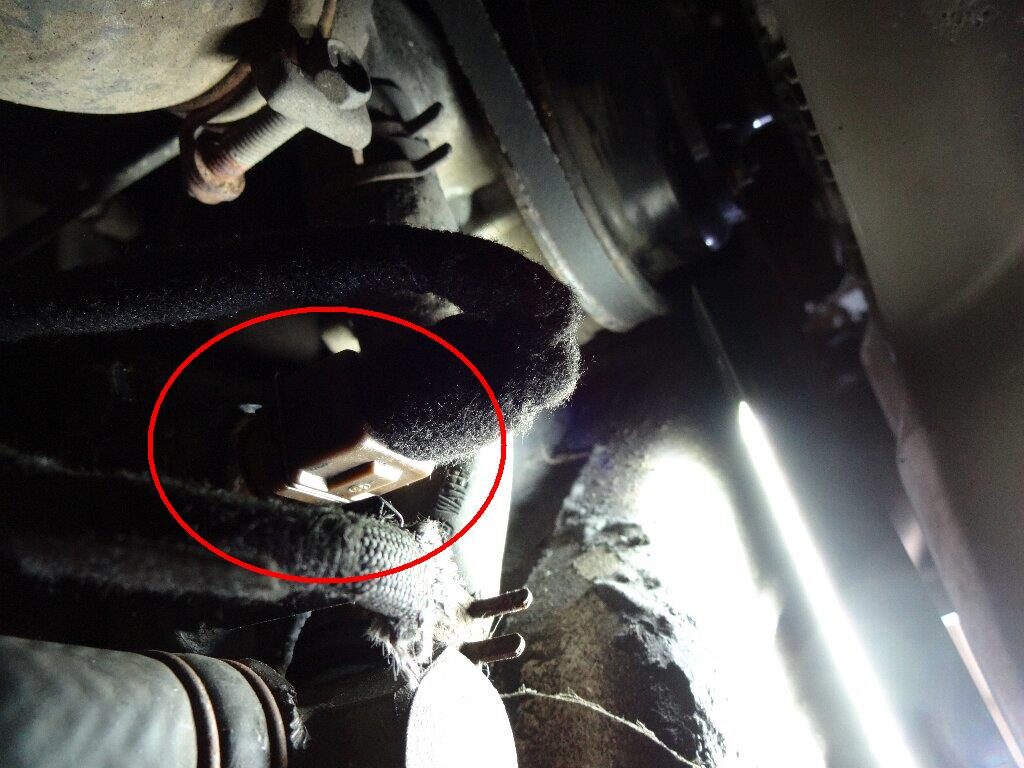

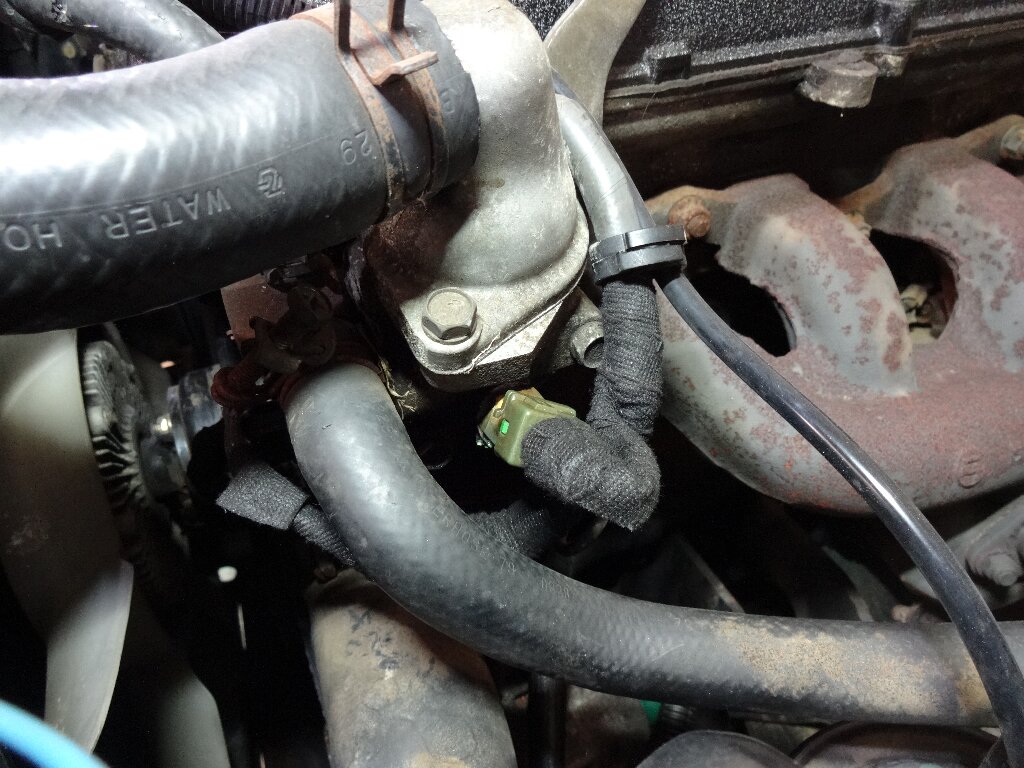

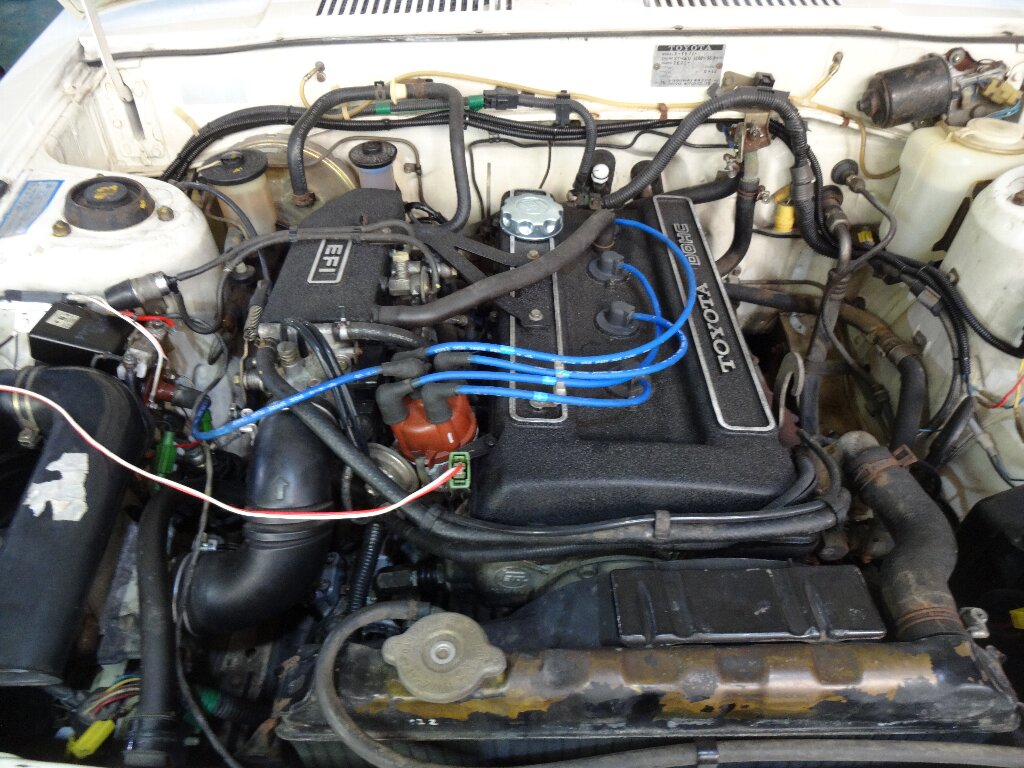

エンジン始動にはこの緑色の部分の水温センサーと、

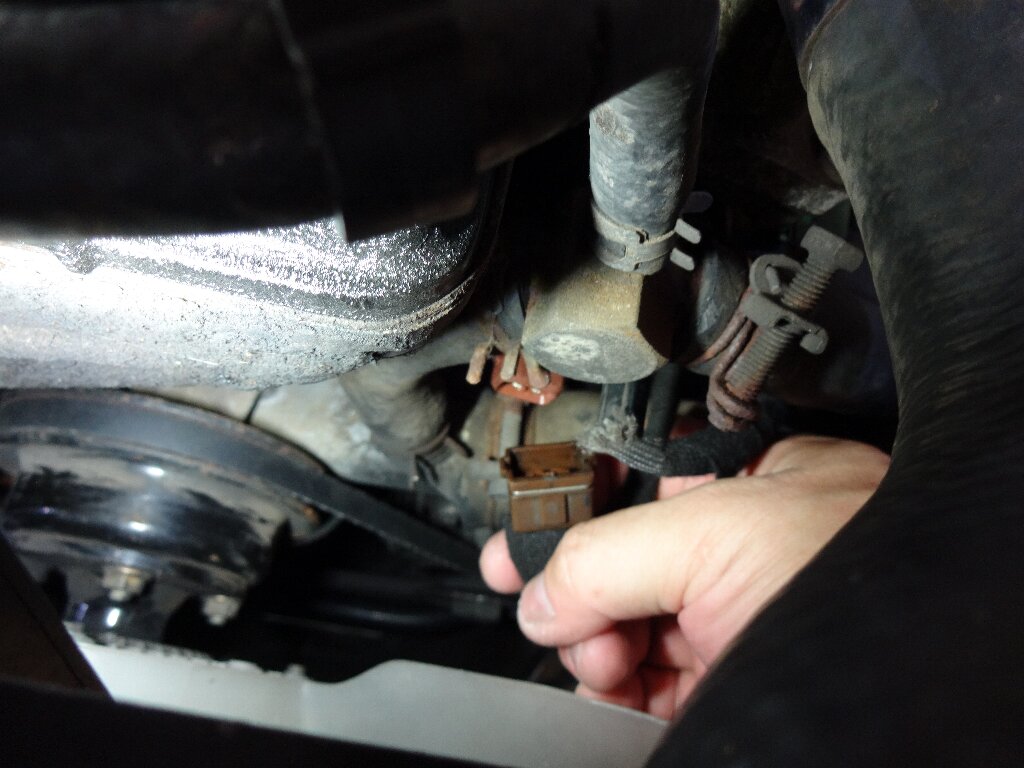

この茶色いスタートインジェクタータイムスイッチが肝心なんですが、

どうも後者のカプラーの嚙み合わせが甘いみたいで、少しコジるとはずれてしまうんですよね、、、

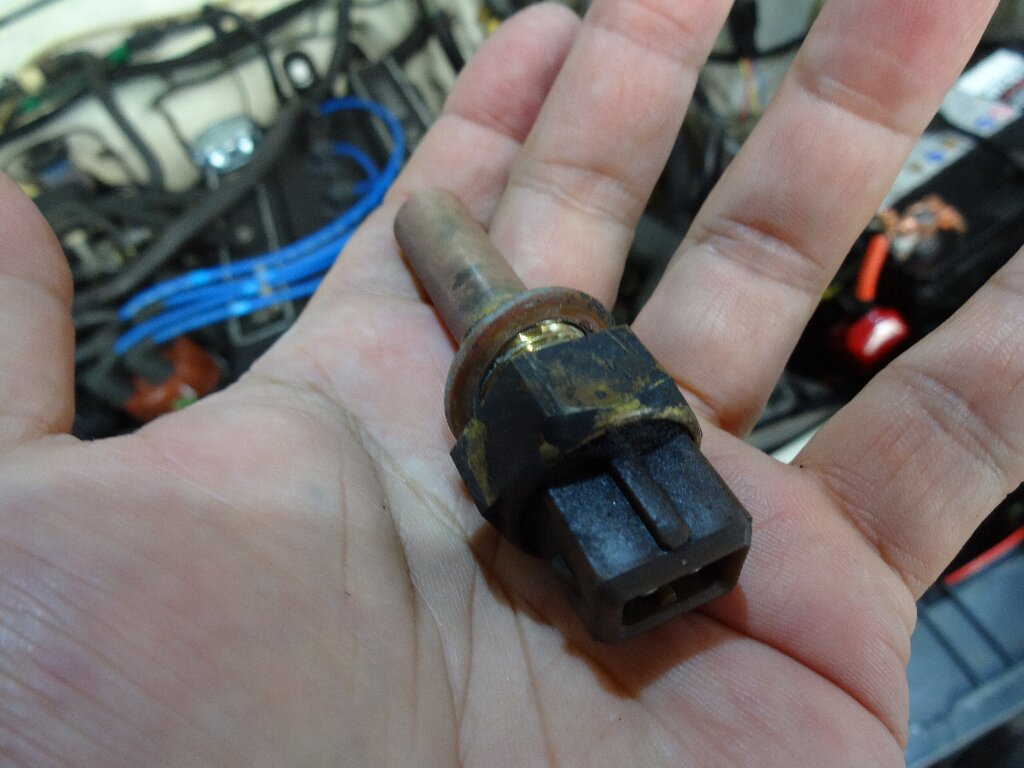

んで交換したインジェクタータイムスイッチを出して来て、

直接カプラーに繋いでみましたが、

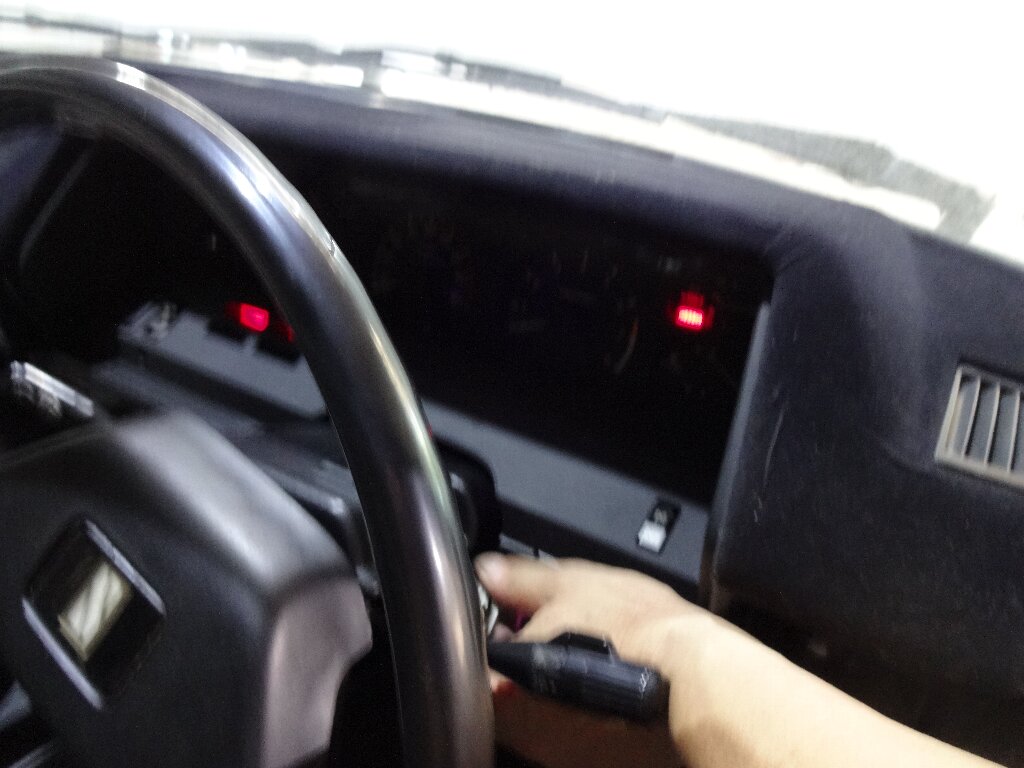

始動できませんでした。

導通や抵抗についても確認しましたが、交換品も車体に付いてるのも特に問題ありませんでした。

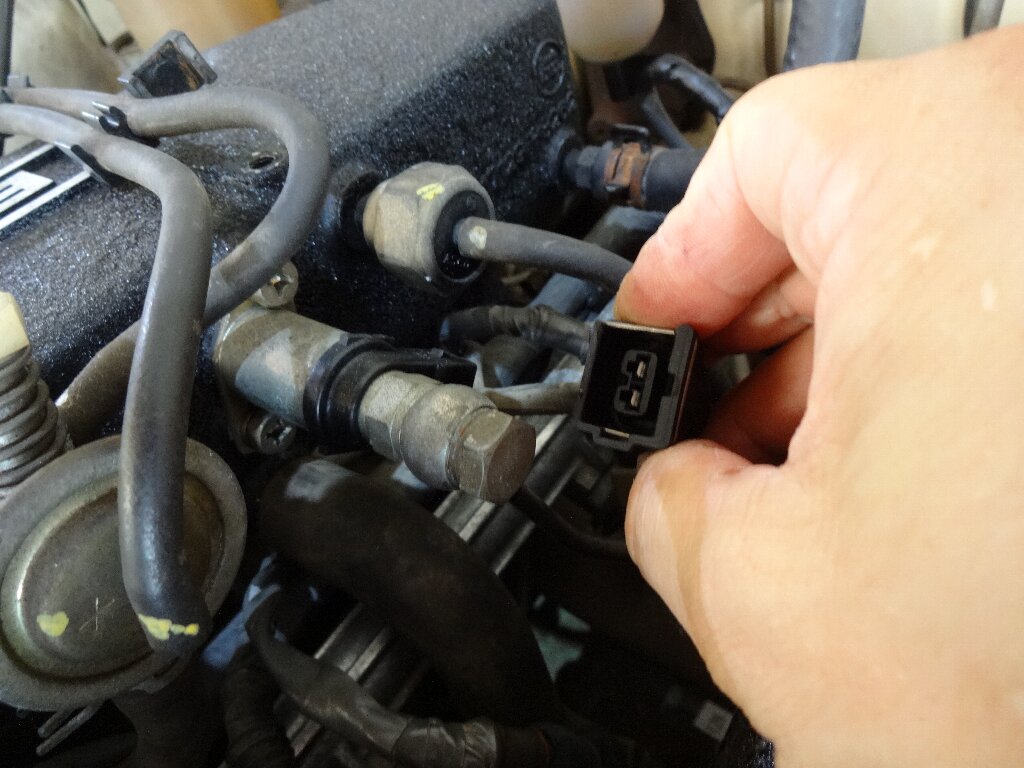

んで始動時にのみ吹くスタートインジェクターですが、

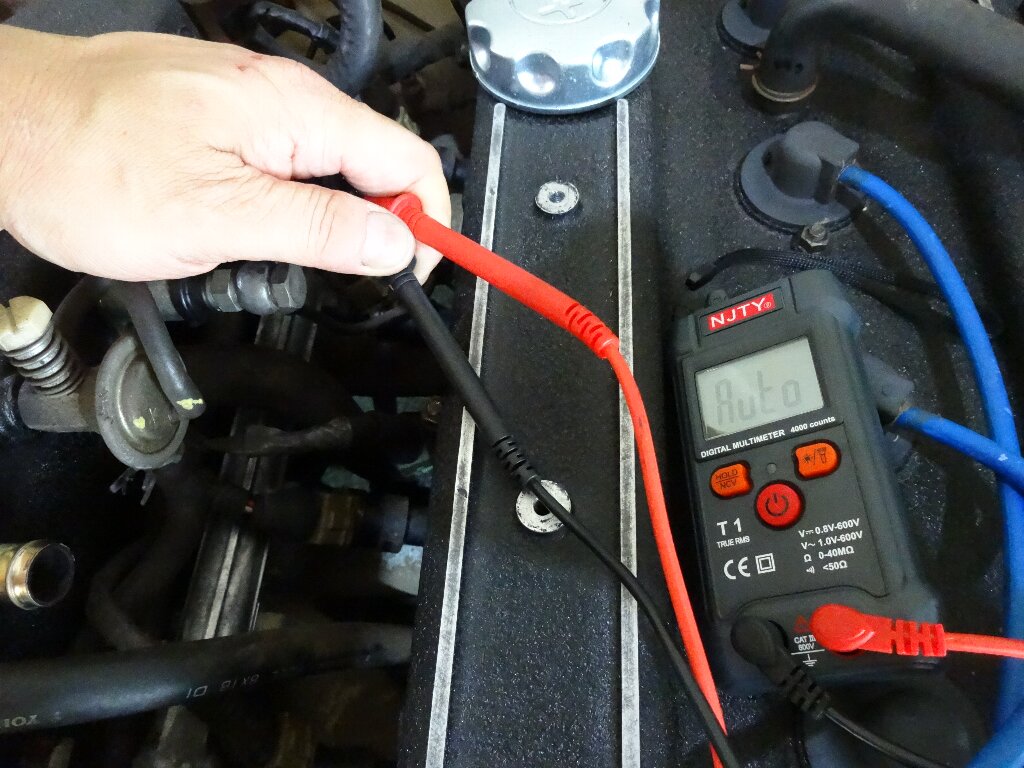

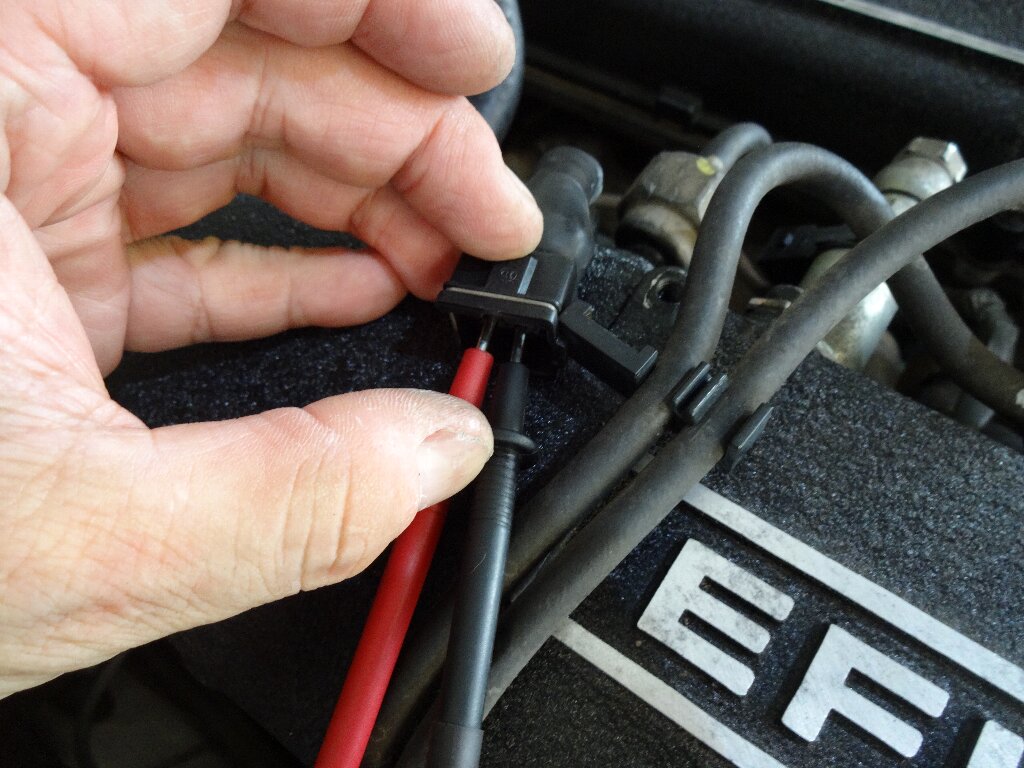

まずは導通の確認。ＯＫです。

んで始動時の電圧計測すると、９．３～９．５Ｖと、燃料ポンプへの出力電圧（＝セル回してドロップしたバッテリー電圧）と同等でした。

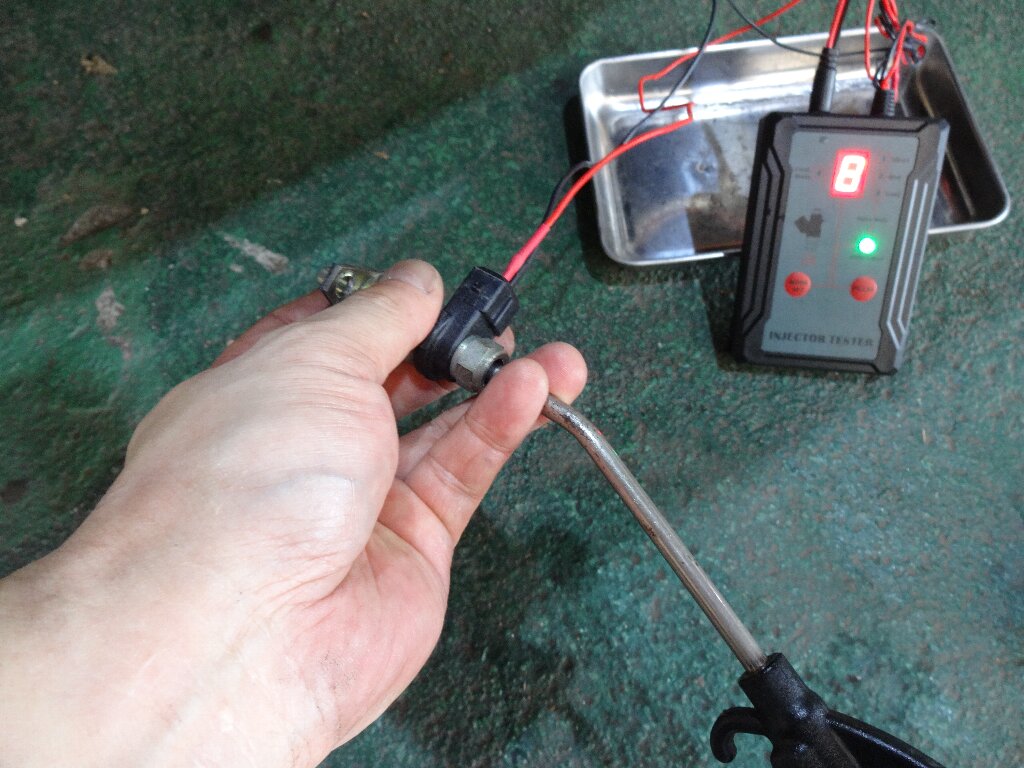

スタートインジェクタも単体でインジェクターテスターを使ってテストすると、バッテリー直結（１２Ｖ程度）だときちんとパルス出力してくれてました。

さすがにアダプターが無いので、実際に吹かす事は出来ませんでした。

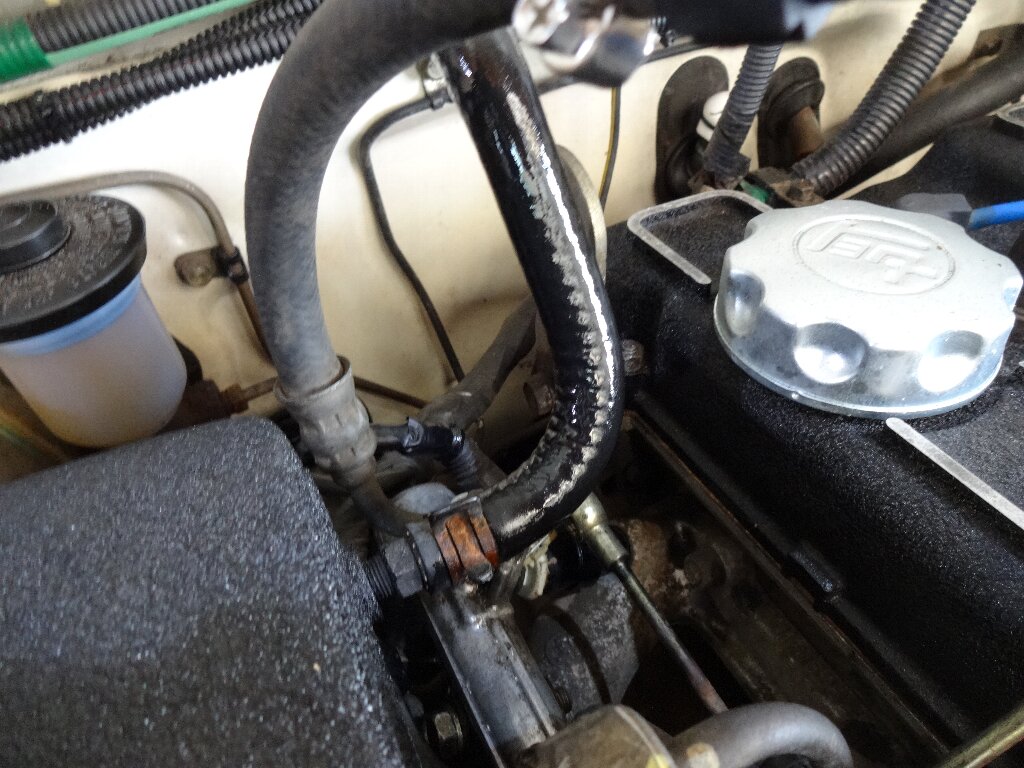

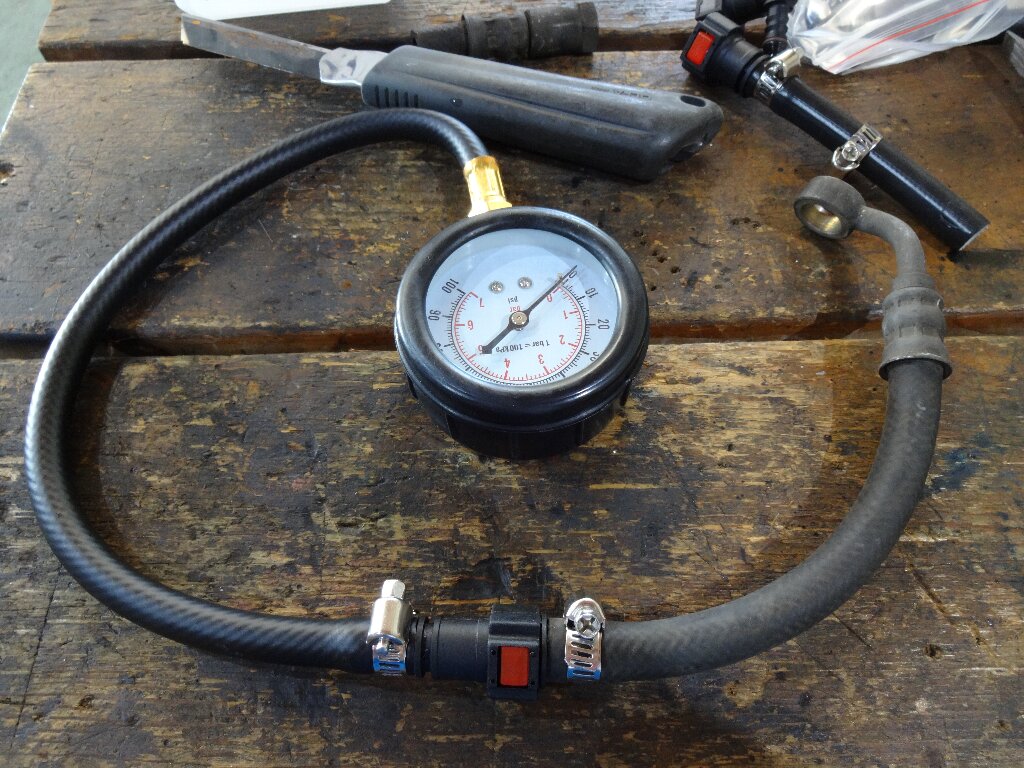

そして出番が無いと思われてた燃圧ゲージですが、ぶった切った燃料ホースにアタッチメント取り付けてカタチにしました。

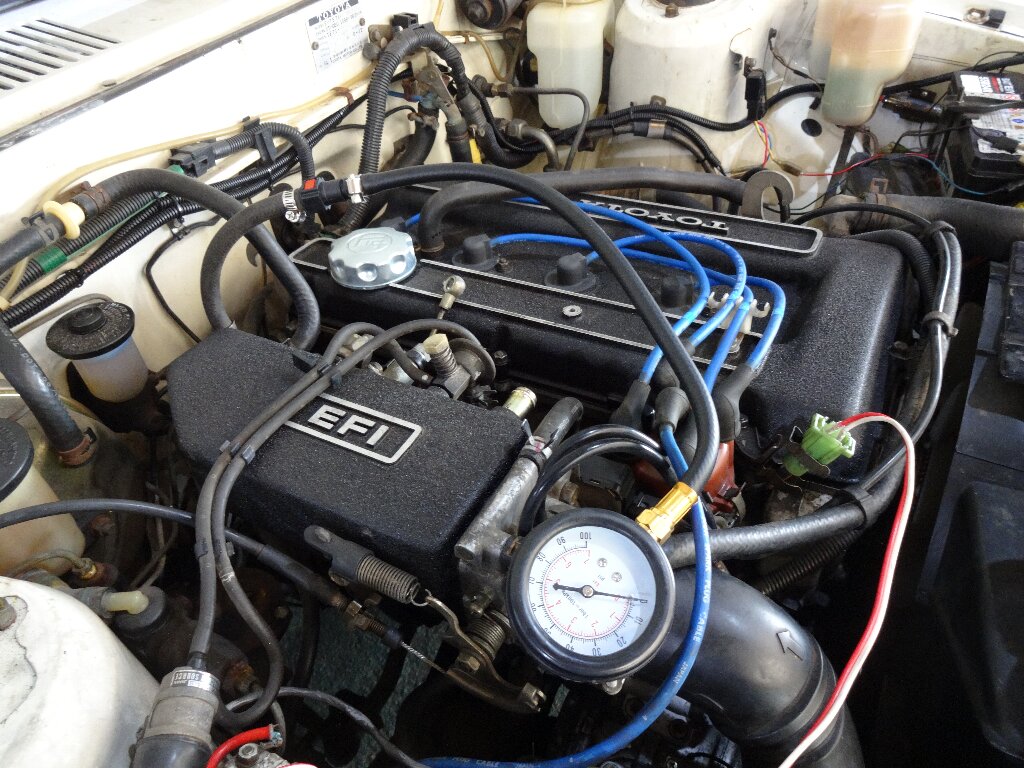

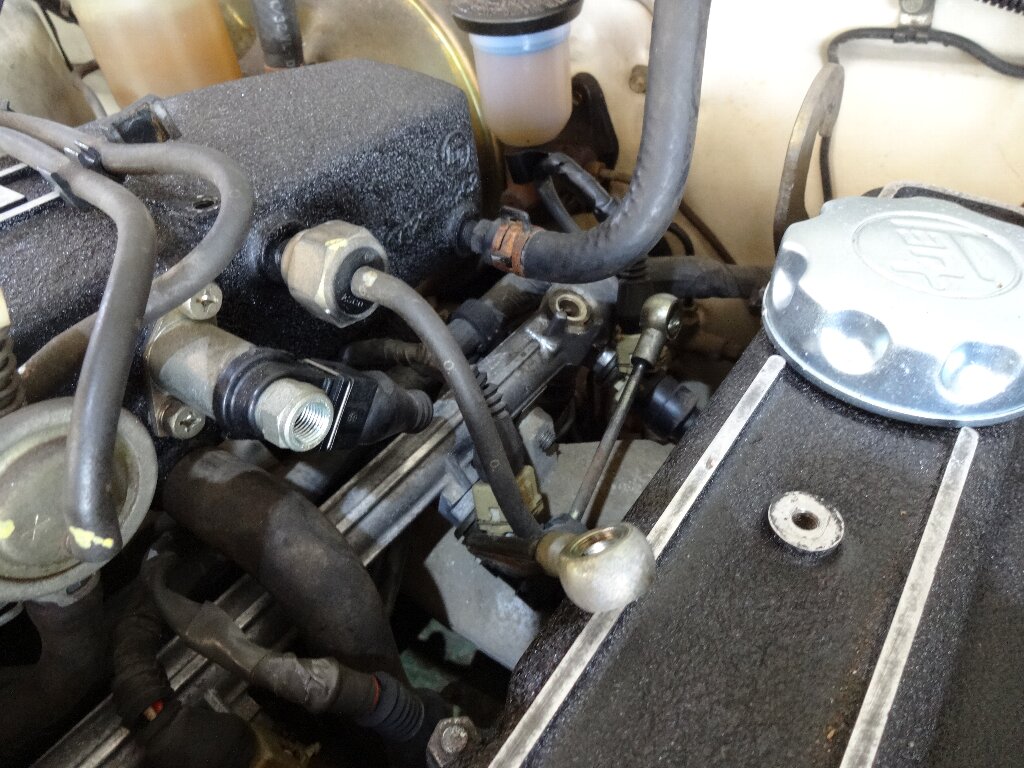

スタートインジェクターに繋がる部分のバンジョー外してから、代わりにゲージのアダプターに入れ替えるのですが、アダプターの径がデカ過ぎてワッシャーが遊んでしまいます。。。

何とか押さえ込んでセットしました。

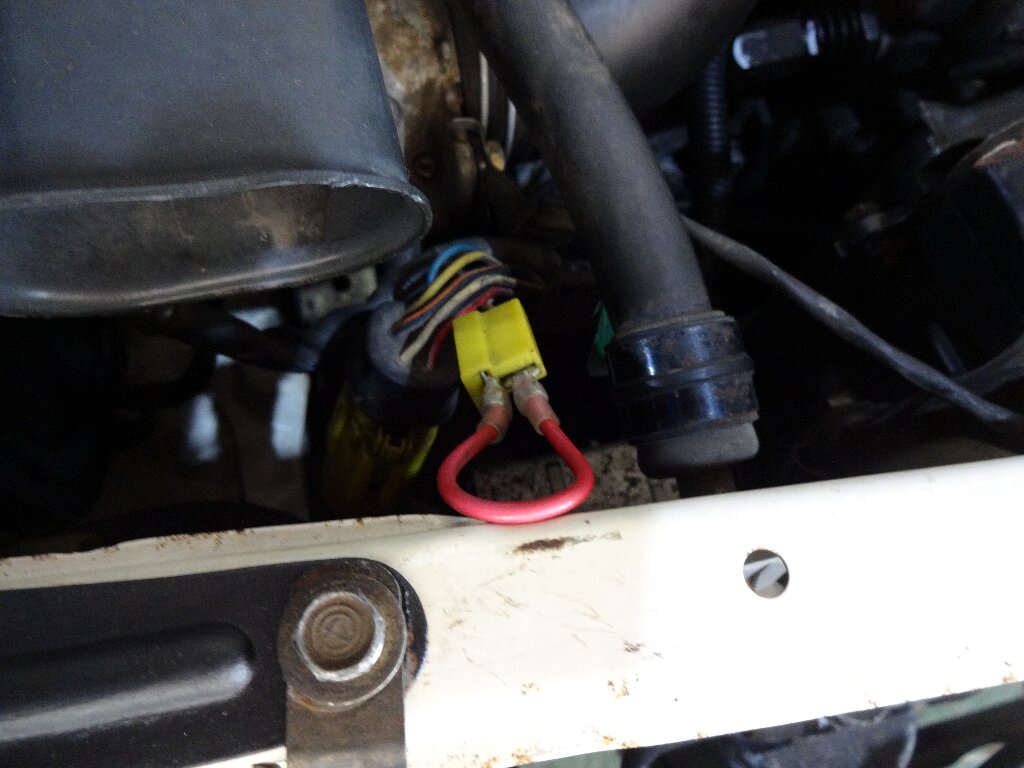

キーＯＮで燃料ポンプが駆動する様に直結します。

ガソリンが多少吹き出しますが、、、

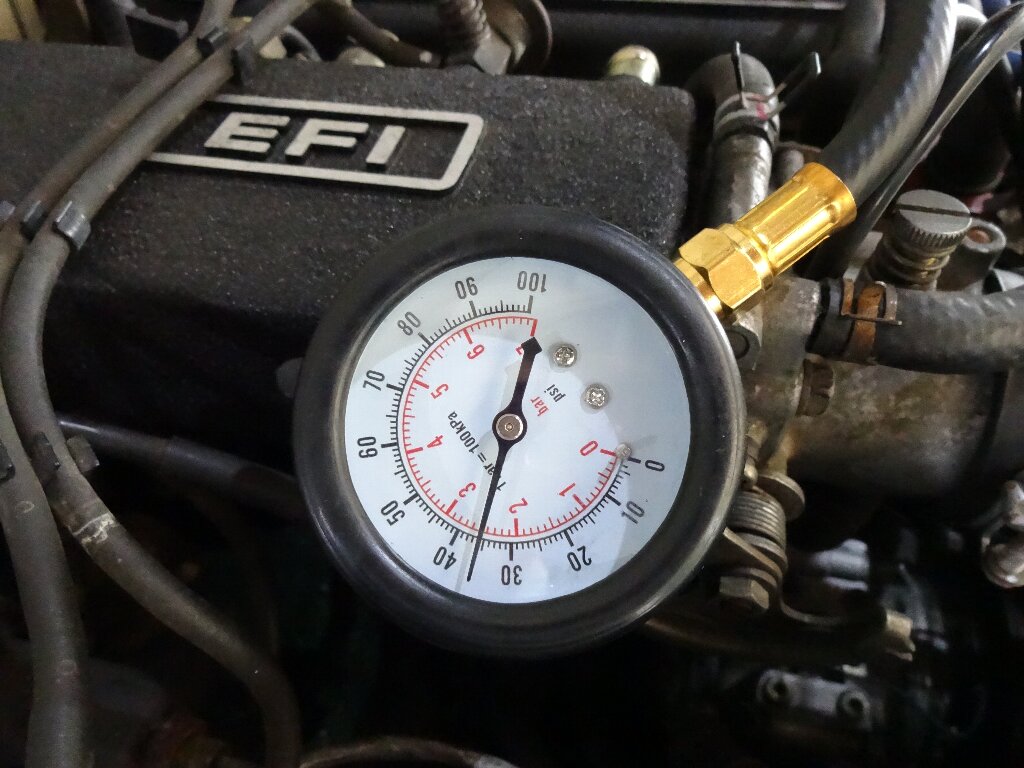

何とか計測出来ました。２．５ｂａｒ（３５ｐｓｉ）といったところかな？

火気厳禁です。。。（汗）

漏れがある状態なので参考値程度ですが、ソレなりに圧は出てるみたいです。

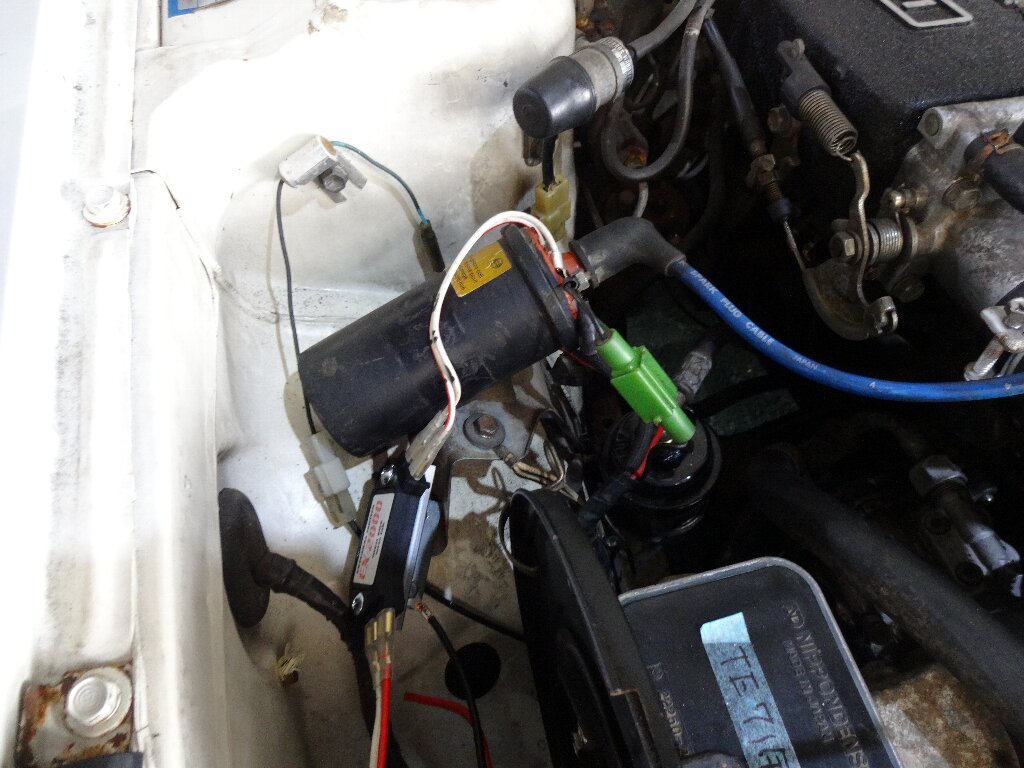

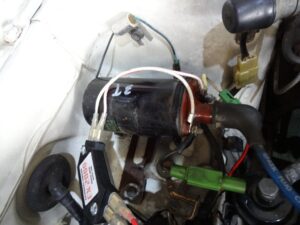

そして何度か交換してるコイル＆イグナイターですが、コイル単体で交換してみます。Roberts師匠に頂いたBOSCHのコイルも、

３Ｔ用のコイルも、

どちらも始動不能でした。

この辺りはダメ元での確認作業です。もう打つ手が思い付かない、、、

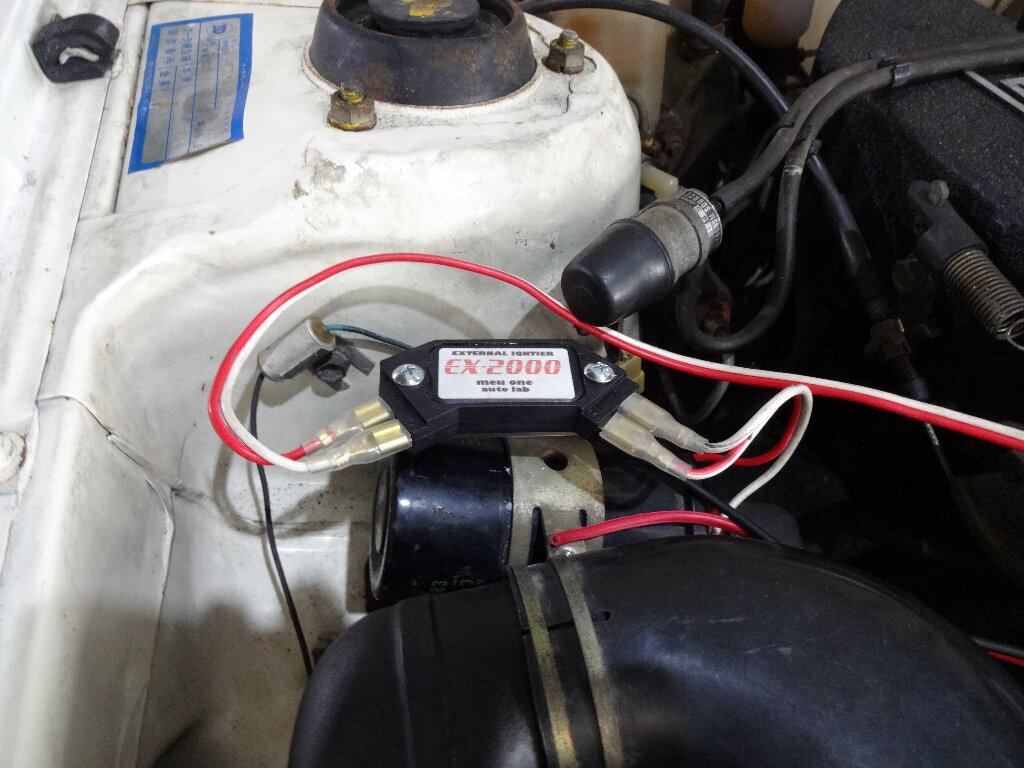

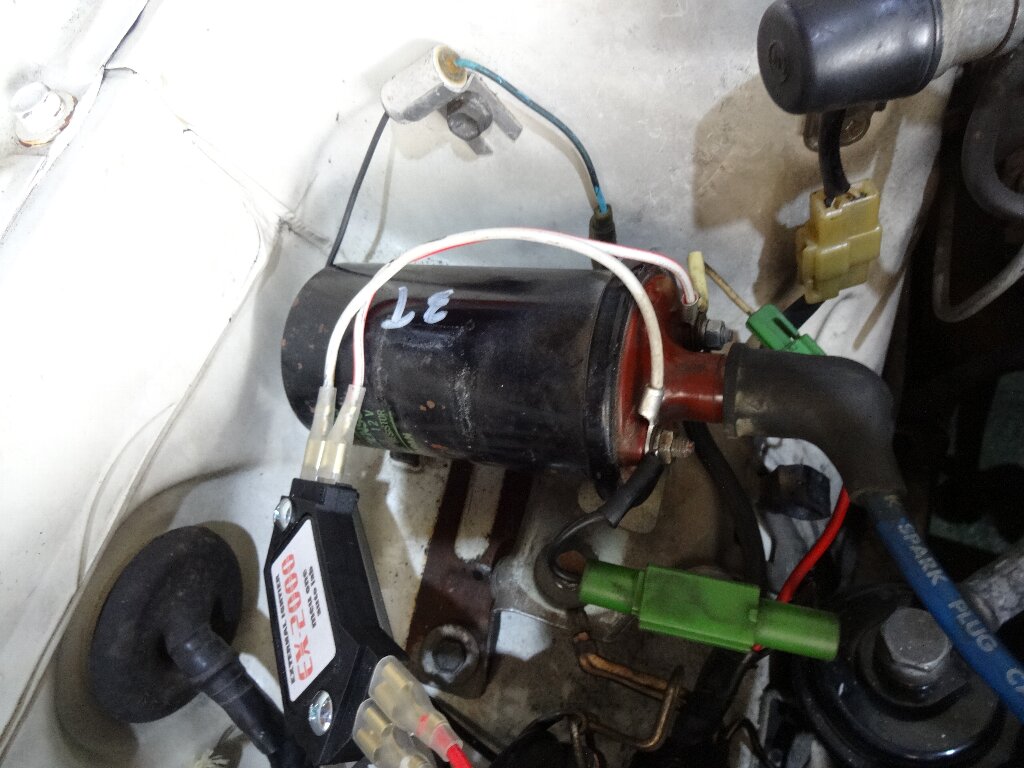

始動はしませんが、とりあえずコイルを純正のマウントで固定し、交換した社外品のイグナイターも元のイグナイターの留まってたステーに取り付けました。

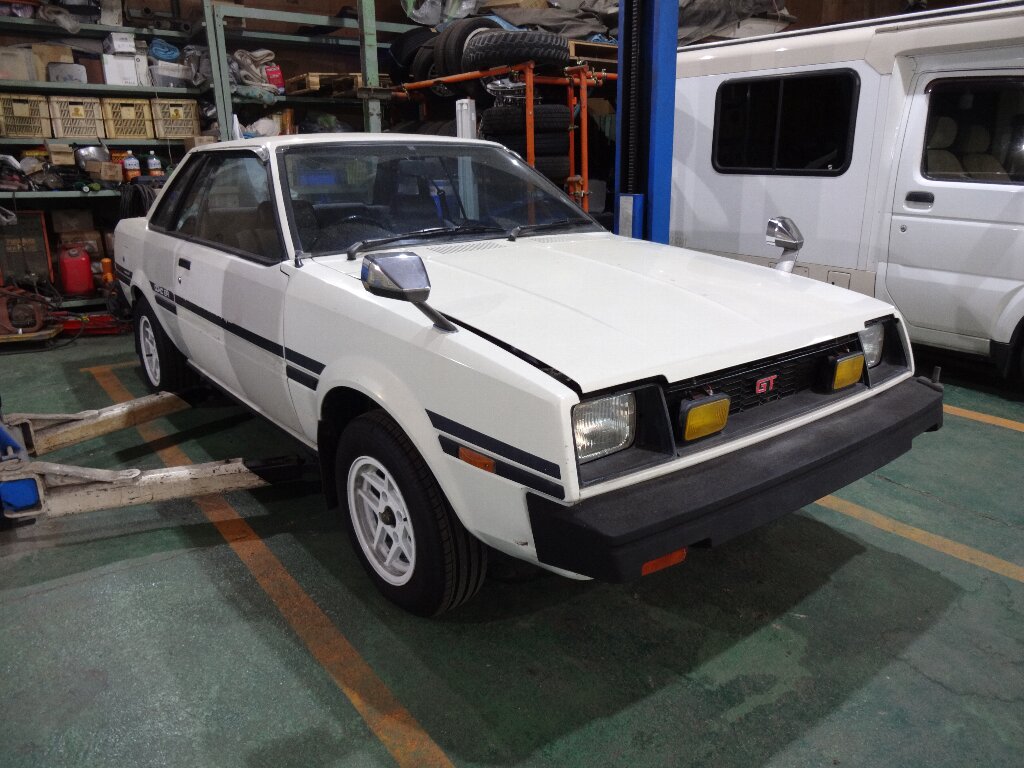

失意のままボンネット閉めて帰るとします。

今日もドロドロに汗かきながらのクルマ弄りでしたが、結局報われることはありませんでした。。。（涙）
